Moin,

nachdem der Bau von meinem Quilt ganz gut geklappt hat, versuch ich mich jetzt an einem etwas größeren Projekt.

Es gilt mein 2 Personen Bergans Zelt zu ersetzen.

Wiegt über 2kg und ist für mich alleine viel zu groß.

Materialien sind rausgesucht:

http://www.extremtextil.de/catalog/Ripstop-Nylon-Zeltstoff-silikonbesch-40den-55g-qm::1198.html

http://www.extremtextil.de/catalog/Zeltboden-Nylon-PU-beschichtet-10-000mm-90-g-qm::2869.html

beim Innenzelt bin ich mir nicht sicher.

Verlockend leicht und günstig ist der 2te Wahl 20den Stoff.

Habe aber Zweifel ob der nicht zu empfindlich ist. Vielleicht hatte ihn ja schon jemand in der Hand und kann mir eine Einschätzung dazu geben.

Sonst halt der 40er.... !?

Moskitonetz und Kleinteile muss ich noch zusammen suchen.



Motiviert habe ich angefangen ein wenig mit Sketchup zu spielen und rausgekommen ist das:

Zelt.skpZelt.skp



Als Stange werden 2 von 4 Teilen des Packraft Paddels genutzt.



Habe es heute mal mit Schnüren abgespannt und bin soweit zufrieden.

Natürlich kein Palast aber für mich mit 180cm und ziemlich schmal vollkommen ausreichend.



Gibt es grundsätzliche Denkfehler oder Verbesserungen!?



Bei der Konstruktion bzw. Position der Türen bin ich mir noch unsicher.

Im Moment tendiere ich beim Außenzelt für eine ohne Reißer nur durch Überlappung.

Ließe sich ja auch noch als kleines Vordach nutzen.

Innen ist die Frage zwei horizontal/vertikal oder einer im Bogen geführt !?



Ich freu mich auf jede Kritik .

So langsam werde ich betriebsblind und brauche Input von außen...



lg Jan









[moritz]

OT: Stell' am besten einen Screenshot von dem Zelt ein, dann kannst Du auch mit mehr Input rechnen; so kann man die Datei nur mit der aktuellsten Sketchup-Version öffnen.

Ohne den Entwurf gesehen zu haben: der Zeltboden dürfte hier im Forum als Ultraheavy durchgehen

[torin]

Hey,

ja stimmt Grafik wäre ganz gut.

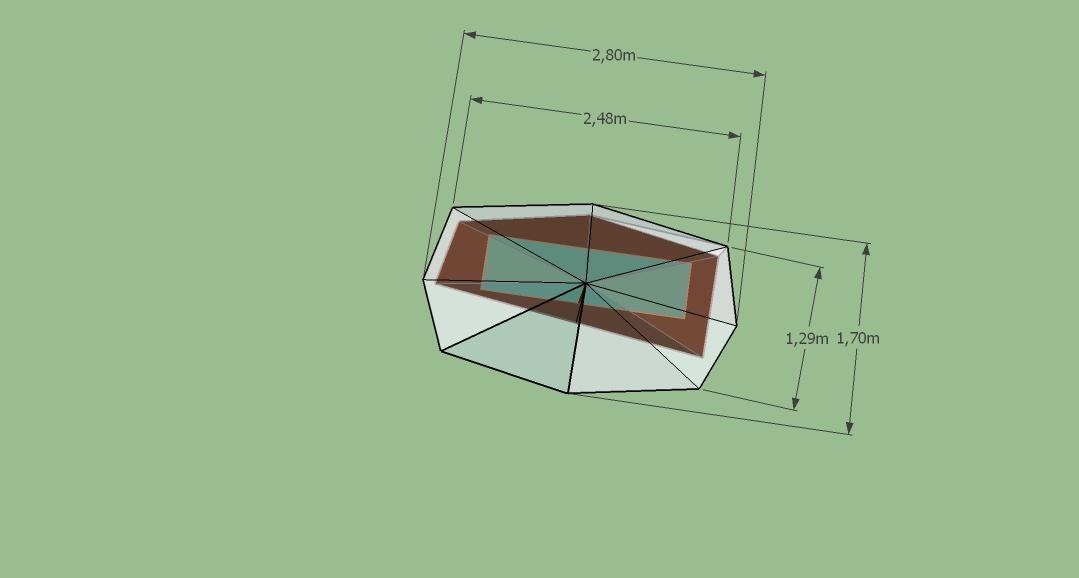

Also von oben:

und vorne:

Der Boden ist nicht verhandelbar.

Muss absolut dicht und möglichst robust sein...ooooder gibt es bei den Kriterien bessere Vorschläge !?

Ah gerade gesehen fehlt...Paddelhöhe ist etwa 130cm.

Bearbeitet 9. März 2017 von torin
fehlendes Maß

[wilbo]

hast du mal einen digitalen "schlafsarg" nach deinen maßen gebaut?

bei mir sind das als bauchschläfer min. 220 cm länge, und mit schlafsack ca. 30 cm höhe. meine liegebreite bemesse ich mit 60 cm relativ großzügig.
deine maße würde ich nicht schätzen, sondern individuell abmessen!
indem du diese "kiste" in deinen entwurf einbaust, kannst du sehen wieviel bewegungsfreiheit du hast bis du ans aussenzelt kommst.

vg. -wilbo-

[AlphaRay]

Wieso so kompliziert? Ist ja wie ne Pyramide..nur mit doppelt so viele Seiten und Näharbeit

Es gibt das PU Material auch in 70g statt 90 - ebenfalls mit 10.000 mm.

Innenzelt kannst du problemlos das 26er nehmen. Sonst kannst du es auch aus 25g Fliegengitter aufbauen.

Außen das 55er ist gut

Bearbeitet 9. März 2017 von AlphaRay

[torin]

Hey,

 ja habe ich gemacht...Hatte den Tipp von dir schon gelesen.

Das sollte soweit passen.

[die zwiebel]

vor 2 Minuten schrieb AlphaRay:

Es gibt das PU Material auch in 70g statt 90 - ebenfalls mit 10.000 mm.

Hast du dafür eine Quelle?

vor 2 Minuten schrieb AlphaRay:

Innenzelt kannst du problemlos das 26er nehmen. Sonst kannst du es auch aus 25g Fliegengitter aufbauen.

Hast du damit schon genäht? Es heißt ja, dass die Webung zu locker ist und sich die Fasern verschieben...

[AlphaRay]

Hab viele Meter da...was heißt verschieben. Das ist ein feines Material - dadurch näht man auch feiner. Würde hier 3 mm wählen. Verschieben tut sich da wirklich nur was beim Mechanischen einwirken. Da muss du schon mit der Gabel rein stechen, dass es leicht transparent wird..aber immer noch undruchlässiger als ein Fliegengitter.  Mich stört das nicht. Bei dem Preis darf  man aber auch nicht meckern Daher auch mein Vorschlag mit rein 25g Fliegengitter zu arbeiten.

Falls es doch stört und kein Gitter rein soll -> irgendeinen Fallschirmstoff bei ExTex nehmen. Die gibts um 30-40g und nicht wirklich teuer. Zusätzlich fast immer Kalandriert, wodurch Winddicht.

[torin]

Einfache Pyramide...ja warum nicht einfach !?

Sag doch ich hab den objektiven Blick schon lange verloren

Wird noch mal gezeichnet und gerechnet, dachte da brauch ich mehr Material.



Dir Fragen von Zwiebel interessieren mich auch brennend.

[Andreas K.]

@die zwiebel:

@AlphaRay meint vermutlich das TPU Nylon.

Das ist nicht sehr robust! deutlich lockerer gewebt als der 90g Zeltboden, dadurch nicht sehr durchstichfest, außerdem lößt sich die TPU Beschichtung sehr leicht ab.

Bearbeitet 9. März 2017 von Andreas K.

[AlphaRay]

vor 3 Minuten schrieb torin:

Einfache Pyramide...ja warum nicht einfach !?

Sag doch ich hab den objektiven Blick schon lange verloren

Wird noch mal gezeichnet und gerechnet, dachte da brauch ich mehr Material.



Dir Fragen von Zwiebel interessieren mich auch brennend.

Eine gerade ist kürzer als ein Dreieck    Bzgl. Stoff:  der 30g  Fallschirmstoff ist immer noch bei Extex da!   WEar glaube auch 2te Wahl - ist aber top!  Hatte mir letztens wieder etwas mitbestellt für Packscke und UL-Daypack

Wenn du kalandrierten Stoff, also winndichten, nimmst, dann kannst du bei gutem Wetter das Innenzelt wie einen Biwacksack nutzen ohne das Außenzelt

[torin]

Hmmm ja modular ist natürlich immer gut...guck ich mir in ruhe an den Stoff. Boden lass ich dann wohl lieber den 90er.

[die zwiebel]

vor 8 Minuten schrieb AlphaRay:

Hab viele Meter da...

Hast du damit auch genäht? Ich hab auch viele Meter von diversen Stoffen daheim, aber noch nicht mit allen hab ich Erfahrungen die ich teilen würde! Was hast du damit genäht und benutzt du das Teil auch?

@torin Würde, wenn solid innner, einen hellen Stoff nehmen! Sonst wirds innen ganz schön finster...und wenn du dir die Arbeit schon machst: der Günstigste ist nicht immer der Beste Stoff!

vor 11 Minuten schrieb Andreas K.:

@AlphaRay meint vermutlich das TPU Nylon.

Das ist nicht sehr robust! deutlich lockerer gewebt als der 90g Zeltboden, dadurch nicht sehr durchstichfest, außerdem lößt sich die TPU Beschichtung sehr leicht ab.

Hm ich dachte aber auch mal, dass es ein PU-Bodenstoff mit 70g gab...aber vermutlich ja.
Ja hab mir 3 Stoffproben bei Extex bestellt: 70er TPU, 150er PVC und 150er TPU und bin zum gleichen Ergebnis bekommen...hab mehr von dem Stoff erwartet :/

@torin Stoffprobenbestellung bei Extex lege ich dir ans Herz

[AlphaRay]

@Andi:  danke..!  Ich hab vom 70er zwei Meter da und bissl damit genäht. Wirkte sehr robust..aber zu schwer für Boden, weshalb ich davon weg bin (=Silnylon)

@die zwiebel:  yep..als Packsack gehts halt bissl an "einfachen" Nähten auf bzw. zieht sich halt. Wenn man das "richtig" näht mit Kappnaht usw., dann sollte das passen. Bei nem Innenzelt hat man normalerweise null Belastung - nicht vergleichbar mit einem prall gefülltem Säckchen Daunenjacke oder Quilt, was an den Nähten stark zerrt.





[torin]

vor 2 Stunden schrieb AlphaRay:

Eine gerade ist kürzer als ein Dreieck    Bzgl. Stoff:  der 30g  Fallschirmstoff ist immer noch bei Extex da!   WEar glaube auch 2te Wahl - ist aber top!  Hatte mir letztens wieder etwas mitbestellt für Packscke und UL-Daypack

Wenn du kalandrierten Stoff, also winndichten, nimmst, dann kannst du bei gutem Wetter das Innenzelt wie einen Biwacksack nutzen ohne das Außenzelt

Hey,

nochmal kurz darauf zurück.

Ich habe jetzt noch mal eine einfache Pyramide erstellt und komme definitiv auf mehr Stoff, wenn ich mein "Komfort-Sarg" als Maßstab nehme.

ca. 7,8m²  gegenüber ca. 6,1m² in meinem Entwurf

benötigte Meter auch 6,6m gegenüber 5,5m

So weit ich da keinen Denkfehler habe, nehme ich das etwas mehr an Nähen (bzw. werde ich wohl eher kleben) in Kauf.

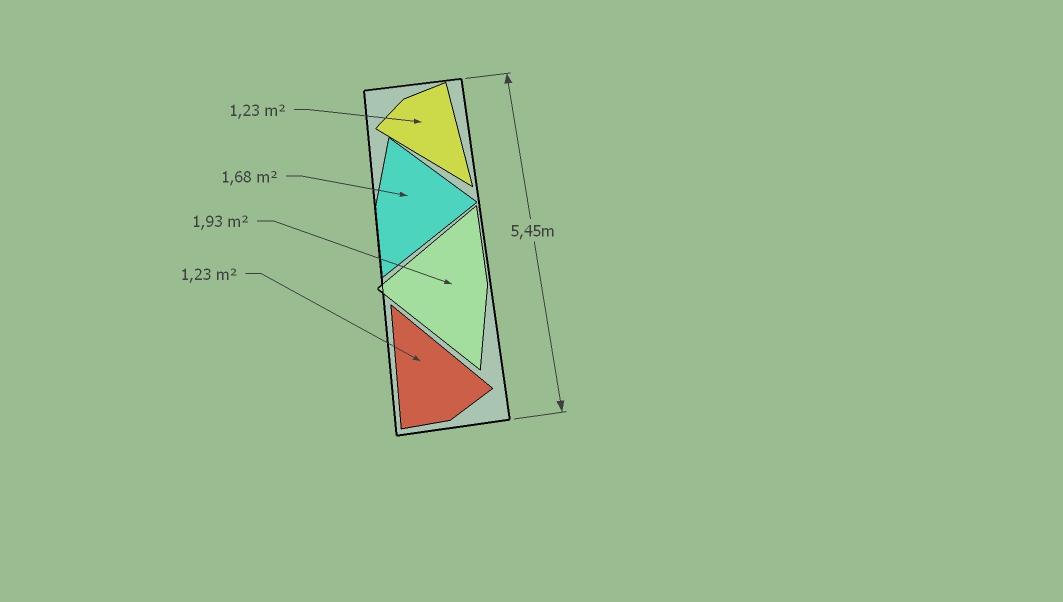

Das sind die Stücke auf dem Stoff.
