So, jetzt hat mich auch das von vielen Kunden beschriebene Problem ereilt, dass die Heizung meines Dörrex ausgefallen ist. Ich habe den Hersteller zwar angeschrieben und warte noch auf Antwort, da das Gerät aber von 2014 zu sein scheint wird das wohl nix mit Garantie/Kulanz. Man liest immer wieder es handele sich um eine defekte Thermosicherung die nah an der Heizspirale verbaut ist.

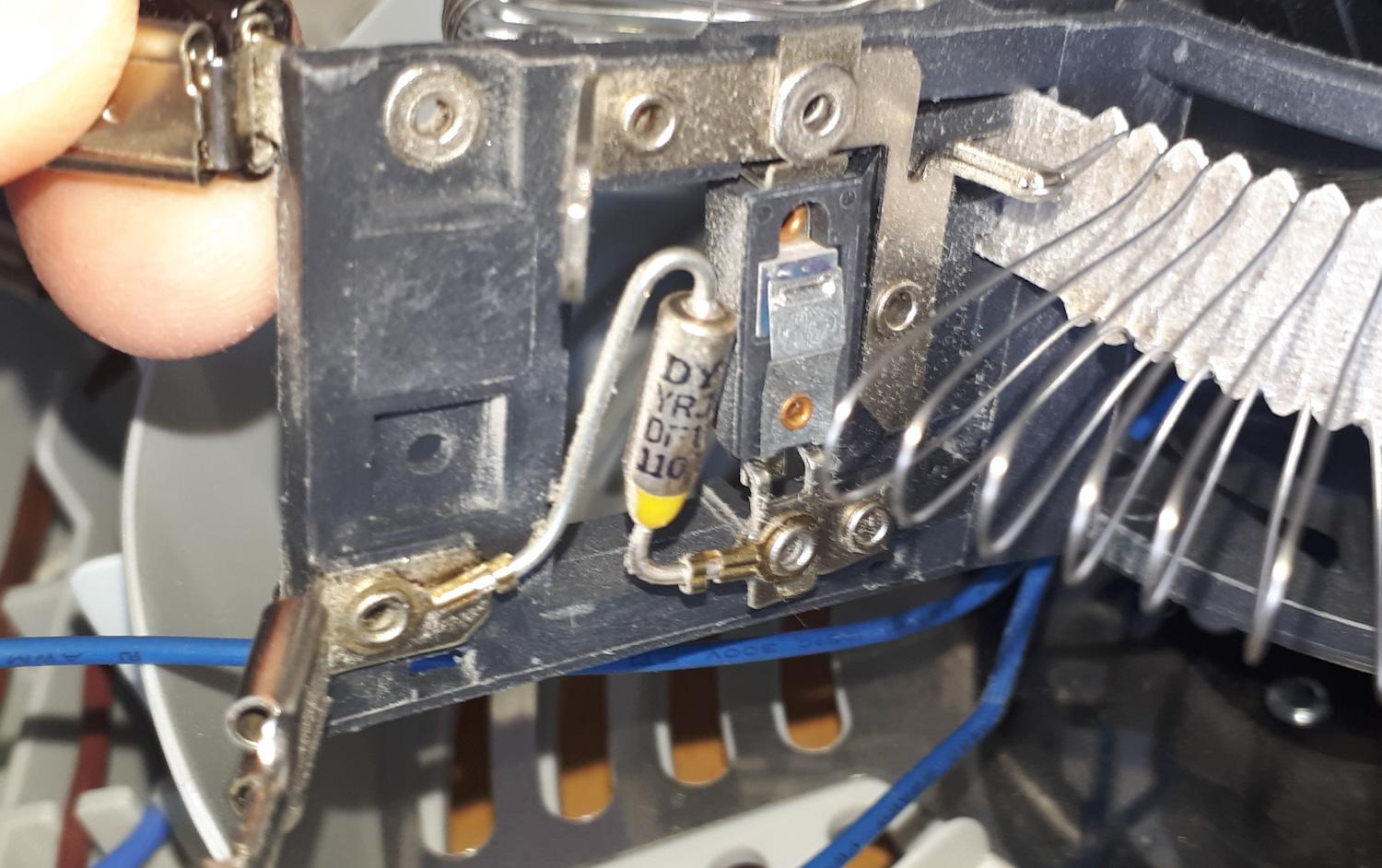

Kann mir jemand sagen, ob das Bauteil in der Mitte die genannte Sicherung ist und wo man die ggf. als Ersatz bekommt (Conrad?)

Danke

Grüße Konrad

Wer googeln kann...

Ja es handelt sich um die Thermosicherung. Falls jemand das gleiche Problem hat, die Sicherung ist von Limitor und nennt sich DF110S (max. 16A, 250V). Ich habe bei Conrad eine Sicherung mit 10A gefunden und versuche damit mal mein Glück.

Bearbeitet 12. April 20215 Jr. von yoggoyo

Hi Konrad,

bei mir ist soeben schon zum zweiten Mal das gleiche Problem aufgetaucht. Beim ersten Mal habe ich das ganze Heizelement ausgetauscht aber ich würde dieses Mal lieber auch nur die Sicherung austauschen. Hattest du Erfolg? Wenn ja welche Sicherung hast du denn genau benutzt?

Danke schonmal

Becca

vor 2 Stunden schrieb seidlb:

Hi Konrad,

bei mir ist soeben schon zum zweiten Mal das gleiche Problem aufgetaucht. Beim ersten Mal habe ich das ganze Heizelement ausgetauscht aber ich würde dieses Mal lieber auch nur die Sicherung austauschen. Hattest du Erfolg? Wenn ja welche Sicherung hast du denn genau benutzt?

Danke schonmal

Becca

Hallo Becca,

ja ich hatte Erfolg. Das Gerät läuft wieder. Ich habe folgende Sicherung verbaut:

https://www.conrad.de/de/p/eska-771-110-temperatursicherung-110-c-10-a-230-v-ac-4-mm-1-st-524159.html

Der Einbau ist allerdings etwas fummelig.

Das ist ein Wärmegerät das sehr lange unbeaufsichtigt betrieben wird, also entsprechende Vorsicht bei der der Fehleranalyse, Reparatur und der Wiederinbetriebnahme!

Zur Reparatur: Wie es aussieht sollte man gut löten können. Das Ersatzteil alleine reicht nicht.Nach Entfernung der Themosicherung den rechts daneben liegenden Bimetallschalter mit einem Fön/Heissluftfön testen. Der offene Bimetallschalter muss schalten (sich abheben). Denn wenn die zusätzliche 110 Grad Sicherung anspricht, muss schon irgendwas nicht in Ordnung sein?

(nicht bei montierter Sicherung mit dem Heissluftfön testen, sonst schiesst ihr die sicher)

Tip: Im Obigen Bild sieht man die Heizwendel, die könnte man noch minimal weg biegen von der Thermosicherung, nur 3 mm oder so, das könnte schon helfen. Natürlich dürfen sich die Wicklungen nicht berühren.

Repairkcafe wäre noch eine Option für Leute die sich das selbst nicht so zutraun. Auch da hilft es das Ersatzteil schon beim 1. Besuch parat zu haben.

Ersatzteil: Die weiter oben genannte 10A Thermosicherung (110 Grad) reicht sicher aus. So ein Dörrautomat hat keine 2000 Watt. Ggf. Typenschild auf dem Gerät überprüfen.





Bearbeitet 7. September 20215 Jr. von VersuchMachtKluch
Ergänzungen

Ich musste nicht löten. Die Sicherung ist nur gesteckt. Sorgen mache ich mir wenig, da ich nur Sachen dörre die nicht all zu lange brauchen. Daher ist das Gerät immer unter Aufsicht bzw. im selben Raum wie ich. Es läuft weder über Nacht noch in meiner Abwesenheit.

Vielen Dank für die Rückmeldungen. Ich werde mal die Sicherung bestellen und es dann jemandem geben der sich ein wenig auskennt.

Super Anleitung hat super mit dem wechsel der Sicherung funktioniert.

Bin Begeistert von den Fotos und Kommentare

Habe viel Geld gespart!!!

Danke

Am 6.9.2021 um 20:08 schrieb yoggoyo:

Hallo Becca,

ja ich hatte Erfolg. Das Gerät läuft wieder. Ich habe folgende Sicherung verbaut:

https://www.conrad.de/de/p/eska-771-110-temperatursicherung-110-c-10-a-230-v-ac-4-mm-1-st-524159.html

Der Einbau ist allerdings etwas fummelig.

Guten Morgen,

Vielen Dank für die hilfreichen Tipps!

Darf ich fragen, wie ihr den Einbau gelöst habt?

Ich habe mich ein wenig umgeschaut:

1) Löten mit Zange als Wärme Ableiter: ich befürchte dass diese Methode riskant ist, zudem könnte, selbst wenn die Sicherung die übersteht, dass mit der Hitze der Zinn sich wieder lösen könnte.

2) Aufbiegen der genieteten Klemme und dort die neue Sicherung wieder einbauen: stell ich mir schwierig vor, auch wegen der filigrane Heiz Spirale daneben; ausserdem können die alten Klemmen reissen, wenn man die wieder mit der flachen Zange zu presst.

3) Das Metall Innenleben einer Lüsterklemme, wobei das könnte zum Kurzschluss beim schütteln des Geräts führen oder die Schrauben könnten sich lösen. Vielleicht wäre besser hierzu eine mit Keramik Ummantelung...

4) Aderenhülsen oder Stossverbinder zum chrimpen als verbindungs Elemente zwischen den alten und neuen abgetrennten Beinchen.

5) Den vorderen Teil von Kabelschuhe abtrennen, alte und neue Beinchen damit verbinden und zusammen pressen.

Was meint ihr?

Sorry fürs langen schreiben und danke, falls ihr antworten mögt.

Schönen Sonntag

Bearbeitet vor 14 Stunden14 Std von dör

vor 3 Stunden schrieb dör:

Guten Morgen,

Vielen Dank für die hilfreichen Tipps!

Darf ich fragen, wie ihr den Einbau gelöst habt?

Ich habe mich ein wenig umgeschaut:

1) Löten mit Zange als Wärme Ableiter: ich befürchte dass diese Methode riskant ist, zudem könnte, selbst wenn die Sicherung die übersteht, dass mit der Hitze der Zinn sich wieder lösen könnte.

2) Aufbiegen der genieteten Klemme und dort die neue Sicherung wieder einbauen: stell ich mir schwierig vor, auch wegen der filigrane Heiz Spirale daneben; ausserdem können die alten Klemmen reissen, wenn man die wieder mit der flachen Zange zu presst.

3) Das Metall Innenleben einer Lüsterklemme, wobei das könnte zum Kurzschluss beim schütteln des Geräts führen oder die Schrauben könnten sich lösen. Vielleicht wäre besser hierzu eine mit Keramik Ummantelung...

4) Aderenhülsen oder Stossverbinder zum chrimpen als verbindungs Elemente zwischen den alten und neuen abgetrennten Beinchen.

5) Den vorderen Teil von Kabelschuhe abtrennen, alte und neue Beinchen damit verbinden und zusammen pressen.

Was meint ihr?

Sorry fürs langen schreiben und danke, falls ihr antworten mögt.

Schönen Sonntag

Das ist schon so lange her. Ich weiß nicht mehr genau wie ich es gemacht habe, ich glaube aber es war nur gesteckt 🤭
