MYOG 18650 Akku-Adapter für Garmin eTrex

Empfohlene Beiträge

Haftungsausschluss: Ich stelle hier Erfahrungen von einer Bastellösung vor, die bei mir bis jetzt funktioniert hat. Ich kann nicht sagen, ob es bei euch ebenfalls funktioniert. Ich übernehme keinerlei Haftung oder Verantwortung, wenn ihr euer Garmin schrottet! Wer es nachbaut oder sich an meinen Beschreibungen orientiert, handelt in eigener Verantwortung!

-------------------------------

Hallo!

Seit letzten Sommer besitze ich ein Garmin eTrex 30x. Der größte Nachteil ist, dass man den eTrex nur mit 2 AA Batterien betreiben kann. Es gibt leider keine Variante mit Lithium-Akku :( Keine Ahnung, wer sich so einen Mist ausgedacht hat. Batterien kommen nicht in Frage. Bei ca. 1-2 Tagen Laufzeit bräuchte ich ja auf einer 14-tägigen Tour rund 42 Batterien!!! Geht gar nicht! Akkus sind auch suboptimal. Da müsste ich ja ein extra Ladegerät für AA-Akkus mitnehmen, welches ich mit meinen 18650iger Lithiumakkus speisen müsste. Das ist mir zu umständlich und zu viel Gedöhns.
Ich probierte dann Lithium-Zellen im AA-Format (von Kentli), aber ich hatte wohl Montagsmodelle erwischt. Laufzeit war 1,5 Tage und zum Laden der beiden Zellen ging fast eine ganze 18650iger Zelle mit 3500mAh drauf.

Ermuntert durch diesen Thread hier

habe ich mich noch einmal mit dem Akku-Problem näher beschäftigt und experimentiert, ob man nicht die 18650iger Akkus direkt am eTrex anschließen kann.

Zuerst hatte ich mal ein USB-Kabel an die Akkus angelötet und in das GPS gesteckt. Das funktionierte soweit prima, nur leider lässt sich im USB-Stromversorgungsmodus das Display nicht ausschalten :(

Dann hatte ich einen 18650iger Akku direkt an die Batteriekontakte angeschlossen und ein paar Tage getestet. Und es funktionierte ausgezeichnet! Die höhere Spannung der 18650iger Akkus scheinen dem GPS nix anzutun (zumindest bei meinem Gerät, mit meinen Akkus und bis heute, keine Ahnung, ob mir das Ding irgendwann mal um die Ohren fliegt ...). Da ja die 18650iger Zellen viel größer als AA-Batterien sind und nicht im geringsten ins Batteriefach passen, war jetzt die Frage, wie man sie am Garmin befestigt.

Puh, äh ja, em, na ja, jetzt kommt es zum unangenehmen Teil. Eigentlich wollte ich es hier nicht posten, denn es ist mir wirklich mega super hyper druper peinlich. Es ist super schlecht und hässlich geworden und gehört versteckt/entsorgt. Allerdings hatte sich die Lösung auf der letzten Wintertour so gut bewährt, dass ich die Idee hier doch vorstellen möchte. Um es kurz zu machen, ich entschied mich ein Gehäuse zu entwerfen und zu drucken. Da ich gerade keine Zeit habe um mich in Fusion 360° einzuarbeiten, bediente ich mich an fertigen 3D-Modellen und modifizierte sie mit Thinkercad. Dementsprechend hässlich ist es geworden und sieht so aus (es ist mir vorhin runter gefallen und dabei ist eine Ecke abgebrochen):

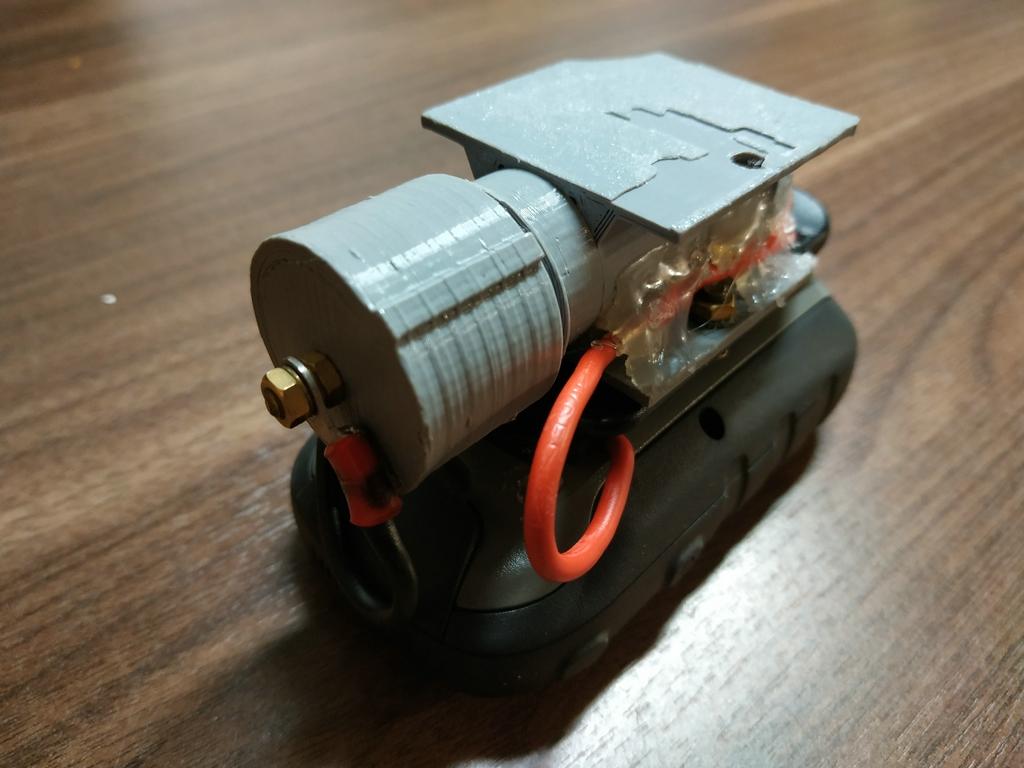

cIMG_20200227_221618.thumb.jpg.1063077bddf18511f6fab0d59023776f.jpgcIMG_20200227_221718.thumb.jpg.dffaf291395b44c2a01c8cffb581382a.jpgcIMG_20200227_221800.thumb.jpg.a06c79028432cbdd81bceab705a7851b.jpg

Damit man den Deckel abdrehen kann ohne dass sich das Kabel verdreht und irgendwann bricht, habe ich eine Messingschraube benutzt. Die habe ich am Deckel festgeschraubt, dann die Ringklemme und oben drauf noch eine Mutter, die ich nur so angezogen habe, dass sich die Klemme noch etwas drehen lässt. Die Mutter habe ich mit Locktite gesichert.

cIMG_20200227_221943.thumb.jpg.87acccba625901fa77efa19da211ee23.jpgcIMG_20200227_222014.thumb.jpg.e443588c5f24a86e89eb42657455bcda.jpg

Im Gehäuse habe ich das Plus-Kabel an ein Stück Kupferblech gelötet:


Damit das Kabel nirgends hängen bleibt und es Wasserdicht ist, habe ich es mit Heißkleber befestigt. Ist leider super hässlich geworden :(:oops:


Das Gehäuse habe ich auf eine Klemme geschraubt, die zu einer Rucksackhalterung gehört (https://buy.garmin.com/de-DE/DE/p/30235#devices ):

cIMG_20200227_222216.thumb.jpg.4759a4b32a6f2e3b6c51cd747a2e4f16.jpgcIMG_20200227_222230.thumb.jpg.3767ac1ba1cf148f2a2865924d4634a5.jpg

Damit man den eTrex vielleicht auch schnell mal mit AA-Batterien betreiben kann, habe ich mich gegen anlöten entschieden. Ich habe dazu AA-Dummies ausgedruckt und eingesetzt:

cIMG_20200227_222531.thumb.jpg.38c8ae79c240b0eccd91d0650b9d29da.jpgcIMG_20200227_222612.thumb.jpg.58b042d138ed7399a3da3600e315e20d.jpg

Die Speicherkarte habe ich abgeklebt, weil der Schieber/Verschluss so leichtgängig geht und ich befürchte, dass er sich vielleicht lösen könnte.


Die Kabelenden habe ich noch mit Lötzinn versehen:




Anfangs hatte ich noch ein Stück Klett dran, um es am Rucksack befestigen zu können. Da ich es aber auf der Wintertour nicht benötigte, hatte ich es wieder entfernt:

cIMG_20200227_223718.thumb.jpg.3479751c3ab8bc90efd419d463b2c100.jpgcIMG_20200227_223823.thumb.jpg.936738554b906f08018725b7c4cb1884.jpg



Wie oben schon geschrieben, ich habe die Lösung genau so wie hier präsentiert auf einer 14-tägigen Wintertour in Finnland bei Temperaturen zwischen -23°C und 1°C getestet. Im Durchschnitt hielt ein Akku (Sanyo NCR18650GA mit 3500mAh) 5 Tage (nach den ersten 6 Tagen war der Akku irgendwann alle, so dass ich ab da immer den Akku nach 5 Tagen wechselte). Es lief immer die Trackaufzeichnung und je nach Streckenabschnitt und Wetter musste ich mal mehr oder weniger drauf schauen. Zusätzlich war noch ein Temperatursensor via BLE angeschlossen. Das Gewicht mit Akku ist 197g. Laut Garmin Webseite wiegt der eTrex im Originalzustand 141,7 g inkl. Batterien. Zudem sollte er so Regenfest sein und es sollte problemlos auch Wasserdicht gemacht werden können. Das war/ist mir wichtig, wenn ich den Garmin mal auf 'ner Packrafttour nutze. Also ich bin jedenfalls voll begeistert und mit der Performance sehr zufrieden. Leider sieht es wie eine Bombe oder ein Zünder aus. Man kann es auf keinem Fall im Handgepäck beim Flug haben. Ich sehe da die Security förmlich durchdrehen, gerade bei den Erfahrungen die schon so machen durfte ... Das mit dem Heißkleber ist nicht gut geworden und grau ist keine gute Farbe .... Nachteilig ist noch, dass die Spannung am Ende bei rund 3.2V liegt. D.h. man sieht in der Batterieanzeige nicht, wann der Akku leer ist (da die reguläre Betriebsspannung des Garmins so irgendwo um die 3V liegt).

Ach ja, am letzten Tag war das Gerät einmal aus. Ich vermute, dass der Garmin stark geschüttelt wurde oder einen Stoß abbekam und ein AA-Dummy verrutschte. Genau weiß ich nicht, was die Ursache war. Eigentlich kann es nur an den Dummies liegen. Werde sie in der nächsten Version etwas straffer machen (ggf. etwas größer drucken und auch hinten voll rund).

Ich habe bereits Ideen, wie man das Gehäuse für den Akku besser gestalten könnte. Vor allem unauffälliger und kleiner. Ich werde mich die nächsten Wochen/Monate mal in Fusion 360° einarbeiten und was neues designen und hier vorstellen.

Falls ihr Ideen, Anregungen oder gar 3D Modelle für eine Gehäuselösung für einen 18650iger Akku für ein Garmin eTrex habt, würde ich mich freuen, wenn ihr das hier postet :)

Zuletzt hier noch die Links zu den 3D Modellen:

Der Batteriehalter basiert auf dieser Vorlage hier: https://www.thingiverse.com/thing:3088943 und der AA-Dummy auf dieser hier: https://www.thingiverse.com/thing:3495241/



bearbeitet von mawi
