Cuben Tarp für zwei


micha90

Empfohlene Beiträge

Ein weiteres Projekt, das schon seit mehreren Jahren im Hinterkopf steckt ist endlich erledigt!

Seit 2015 hatte ich für alle Touren mit zwei Personen mein gutes, altes Silpoly Tarp (hier kurz vorgestellt). Auch wenn es von Anfang an kleinere Verbesserungen vertragen hätte, blieb es mein einziges Shelter für zwei, da einfach nicht der ernsthafte Bedarf bestand. Seid ich aber mit Freundin mehr und längere Touren plane, wurde es endlich Zeit für das lang ersehnte Update.

Welche Probleme hatte das alte Shelter, die es zu beheben galt?

  • Silpoly dehnt sich zwar nicht bei Nässe, aber ist sehr flexibel. Bei Wind werden die Seiten schnell sehr stark eingedrückt, der Platz ist dann sehr schnell begrenzt
  • Auch mit Schirmen vorne dran ist bei heftigem Regen keine ordentlicher Schutz gewährleistet, da Beaks im alten Design fehlten
  • mit 320g war das alte Teil nicht schlecht, aber ich hatte durchaus die Hoffnung nochmal 100+g einsparen zu können
  • das Silpoly ist (wie alle beschichteten Stoffe) nicht 100% dicht und es bildet sich durchaus mal Kondens an der Innenseite, in Kombination mit dem flexiblen Material wurde das schnell ungemütlich

Die Lösung: das Shelter aus Cuben neu bauen und Beaks anbringen :D Nichts dehnt sich mehr, es gibt's weniger Kondens und mit den Beaks mehr geschützten Raum.

Das Tarp besteht aus vier Teilen, zwei für die Hauptflächen (mit hinterem Beak) und zwei weitere Teile für den Vorderen Beak. Gerne hätte ich die Teile auch aus einem Stück gemacht, aber das hätte mich einen guten Meter mehr Cuben gekostet und zudem wäre die Überlappung am Eingang nicht möglich gewesen. Alle Nähte haben einen 2% Catenary Cut (also 2cm Tiefe pro Meter Naht). Hierfür habe ich mir eine kleine Kette aus dem Baumarkt besorgt, die Teile mit Malerkrepp an die Wand geklebt und die Kette nach belieben gespannt und anschließend abgepaust - das ging erstaunlich gut und ist deutlich weniger Arbeit als den Cat-Cut zu berechnen und von Hand zu plotten. Als Material habe ich das übliche 19g/m² Cuben in Oliv genommen, 7lfm waren dafür notwendig :-?

Maße:

  • die Seiten sind am Boden ca 2,6m lang, die Firstlinie etwa 2,8m
  • vorne hat das Tarp eine Spannweite von 2,8m, hinten 2m
  • Der Beak hinten ist ~50cm hoch und 1,8m breit, was auch der maximalen Breite entspricht
  • der Vordere Beak ist geteilt und 70cm lang, die Breite damit variabler und von der Höhe abhängig, maximale Breite sind ca 2,3m (geschätzt)




Es empfiehlt sich sehr den Saum vor dem nähen ordentlich zu falten und zu fixieren, dann näht es sich deutlich leichter und schneller. Statt Nadeln habe ich mal diese Papierclips genutzt.



DSCF2412.thumb.JPG.8d542565b88a5f876b52982638dbe73b.JPG  DSCF2413.thumb.JPG.68d617a546d56682ec7878821d39c056.JPG  DSCF2414.thumb.JPG.0d3f22d1cfad3d34c6df5b6ff7592f16.JPG

So sieht das gute Stück aus. hier das Hinterteil tiefer, vorn etwas höher gespannt (für mich die Go-To Variante), Referenz: das Groundsheet ist 1,45m breit



DSCF2417.thumb.JPG.d115f6eb740ea4344c53adbe0d804d2d.JPGDSCF2418.thumb.JPG.c0b7e328095a0867245e4077628a39d4.JPGDSCF2419.thumb.JPG.674223af5c78e3c6098df4419d08f65b.JPG

DSCF2421.thumb.JPG.4e6b834529fc7c4d5c9bec399a27c212.JPGDSCF2422.thumb.JPG.a93fa855828db857e193f0f2b23cb8a7.JPG

Oben die Variante hoch abgespannt - für gute rundum-Sicht und viel Platz. Beide Beak-Hälften lassen sich separat öffnen.

DSCF2416.thumb.JPG.c06ebaf89fab3fada2f26d7ae1fee60f.JPGDSCF2415.thumb.JPG.baeb1308bf66932c1dfdd5123b9a466d.JPG

Da sich die Beaks beim Abspannen immer etwas aufziehen, habe ich einen kleinen Haken angebracht um bei schlechtem Wetter ordentlich dicht machen zu können.



DSCF2423.thumb.JPG.76fa863964f871cd8fbd1df765ff635e.JPGDSCF2424.thumb.JPG.4eecff5375d959aab2ba082cb3f756e7.JPG

DSCF2425.thumb.JPG.7969cecd077cbeb4d345b8ba9577f111.JPGDSCF2426.thumb.JPG.7eca1d2e41440fb1730343bc25d57403.JPG

Bei ganz miesem Wetter kann man noch gut alle Seiten bis zum Boden ziehen. Da wird's natürlich etwas kuscheliger, aber es bleibt geräumig genug für zwei. So weit unten bildet der Beak sogar eine kleine Apsis.




Kaum aufgebaut kommt auch schon der erste Regen - das Tarp hält wunderbar dicht :)

Leider ist das Tarp erstmal nass, ein Gewicht werde ich nachreichen, sobald es wieder trocken ist. Ich denke unter 250g sollte es haben. Ich freue mich auf die erste Tour damit und werde weiter berichten, wie es sich schlägt!



liebe Grüße
Micha







Bearbeitet von micha90
Bilder umformatiert
Link zu diesem Kommentar
Auf anderen Seiten teilen

Ein sehr schönes Projekt!

Ich bin echt beruhigt, dass Du für Dein 2 Personen-Tarp auch 7 Meter DCF verplant hast.
Für mein flat-Tarp bin ich genau auf dieselbe Menge gekommen und dachte schon, es wäre viel zu viel.

Magst Du Deinen Schnitt veröffentlichen?

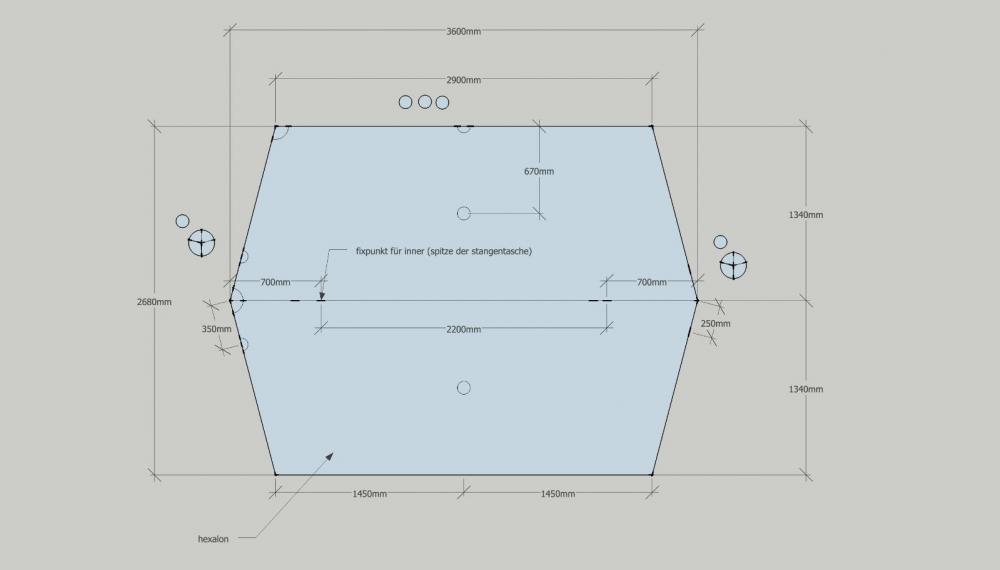

Ich kann ja mal zum Vergleich meinen aktuellen Stand mit in die Runde werfen. ;)

VG. -wilbo-






Bearbeitet von wilbo
Link zu diesem Kommentar
Auf anderen Seiten teilen

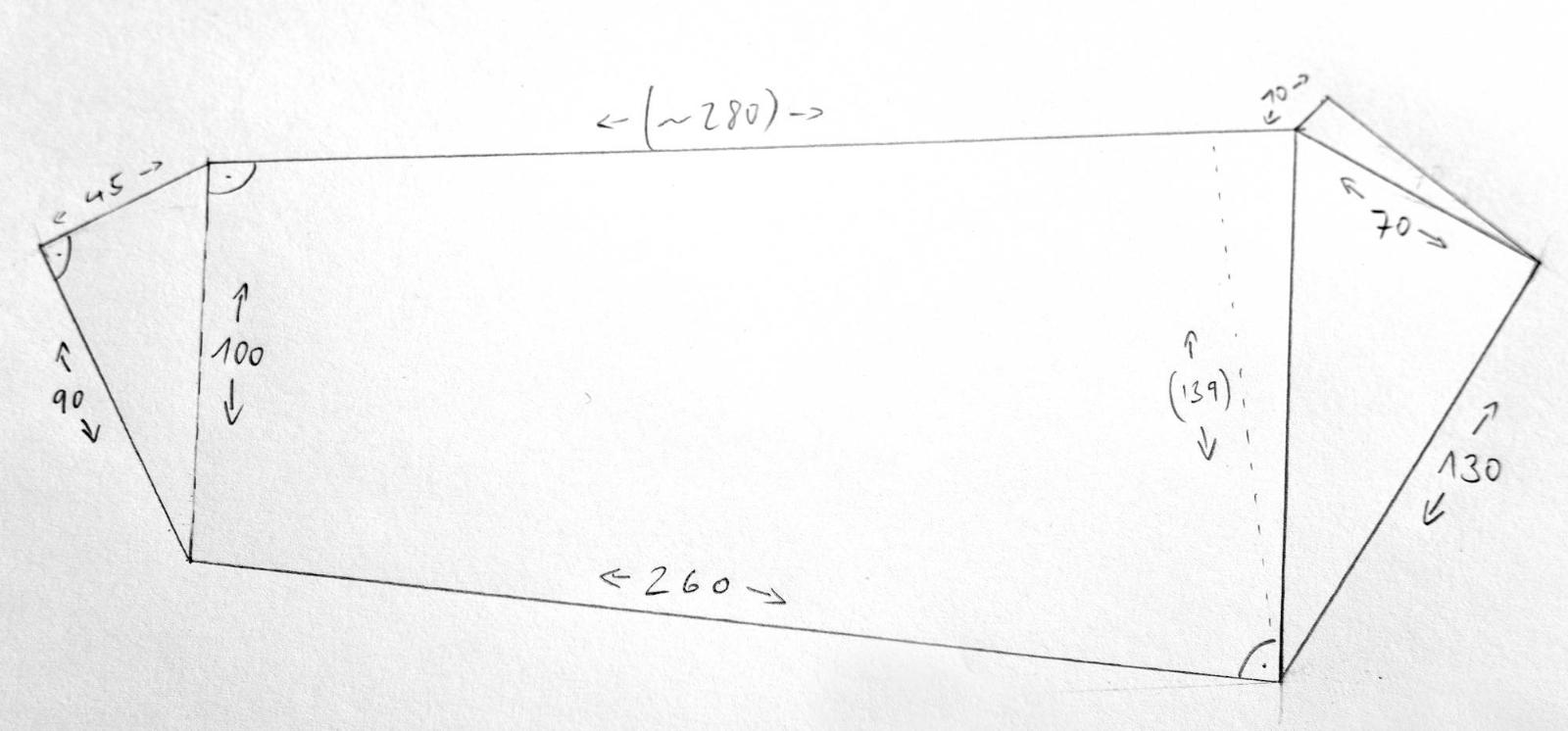

@wilbo Einmal die Zeichnung: das ganze natürlich zweimal ausschneiden und zusammennähen;) Wie oben schon geschrieben, ist der große, vordere Beak aus einem extra Teil gefertigt, der hintere direkt mit den Seiten am Stück gelassen. Bei Cuben sind die Nähte dank Klebestreifen überproportional schwer, weshalb ich das möglichst reduzieren wollte. Die Werte in Klammern sind nur ungefähr, die habe ich nicht bemessen, sondern die kamen durch die Konstruktion einfach so raus..


Liebe Grüße
Micha

Link zu diesem Kommentar
Auf anderen Seiten teilen
