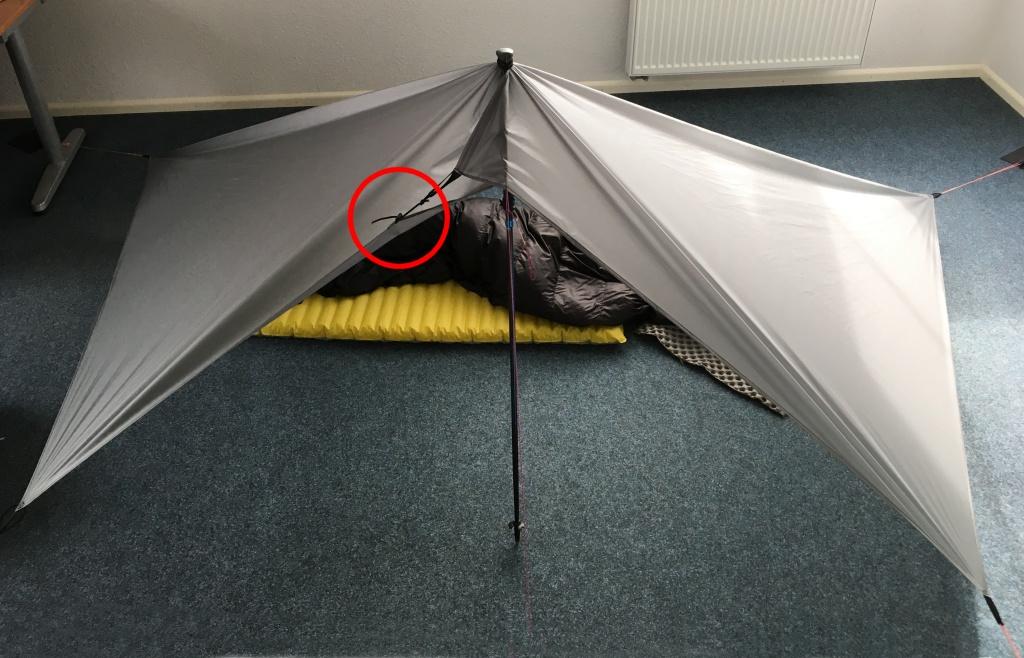

Am 28.2.2017 um 21:53 schrieb Stromfahrer:

•




• Die Befestigungslösung ist nicht so richtig hübsch. Evtl. fällt ja jemand noch etwas Geschickteres ein.

mir gefällt die Lösung gut. Ob hübsch oder nicht hübsch, das ist Geschmackssacke. Funktionell finde ich diese Lösung recht interessant: so ganz nebenbei bildet sich am Beak eine Art Dachrinne, die das Regenwasser gut abführt. :o)

Ich entere mal Peter's Faden und erweitere das Ganze auf Längslieger.

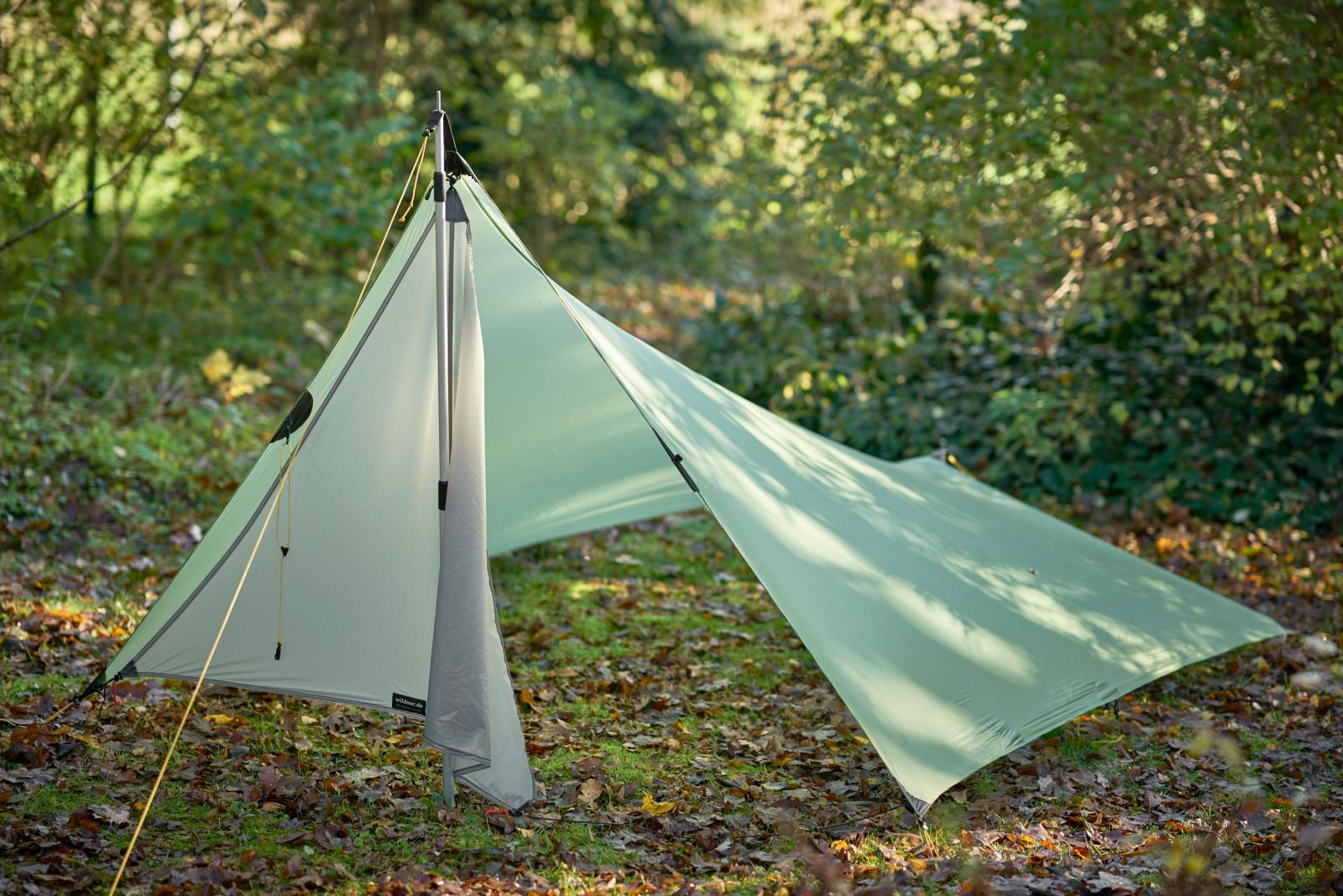

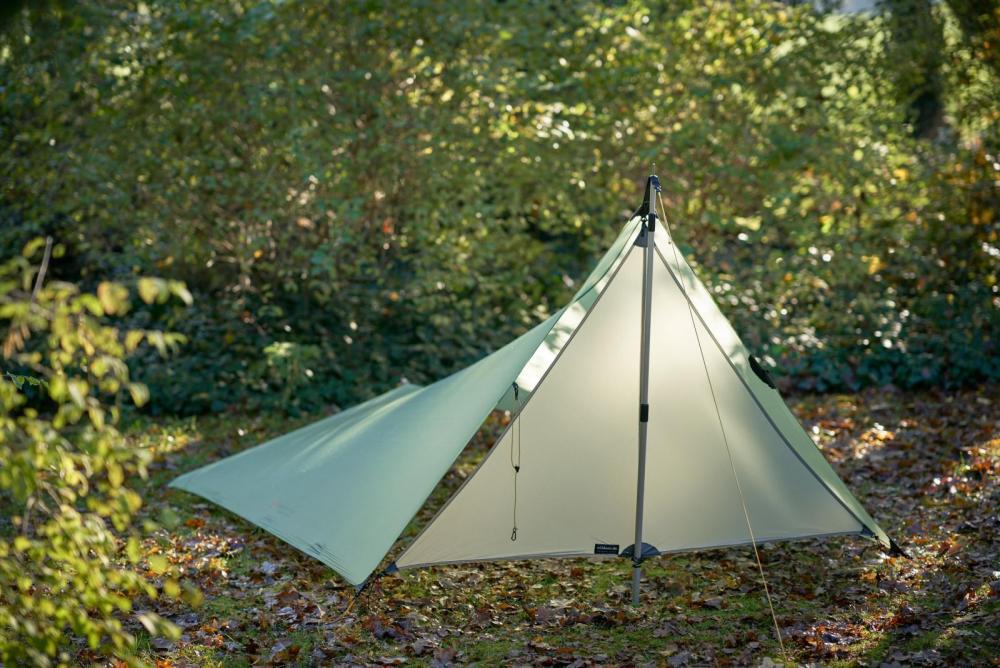

Ein beak für das Gossamer Gear Twinn Tarp:

Die von mir erarbeitete Lösung, würde natürlich ebenfalls bei anderen A-Frame Tarps funktionieren.

Das Eingangsdreieck ist so geschnitten, das die Kante, die zum First geht, parallel zum Fadenlauf des Stoffes liegt. So bekomme ich auf diesen Saum überhaupt die nötige Spannung.

Das ist insofern wichtig, da ich die seitlichen Schlitze so gering wie möglich halten möchte. Wäre der Fadenverlauf anderes, konnte man diese Kante  niemals richtig straff ziehen. Gleichzeitig verringert man damit leider auch den Zug auf der Vorderkante des Tarps. Durch die drei flexiblen Zugpunkte kann man das aber ausgeglichen einstellen.

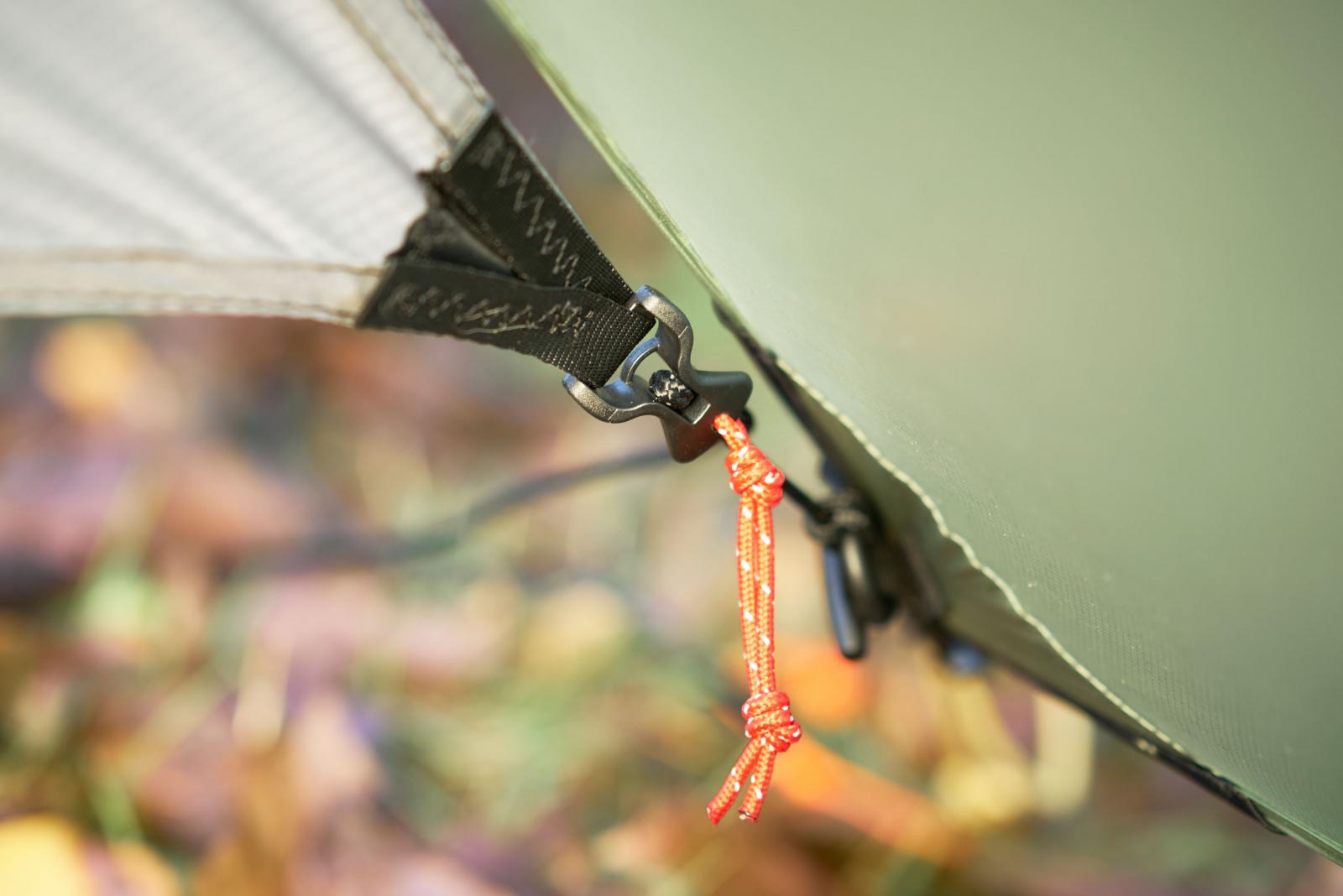

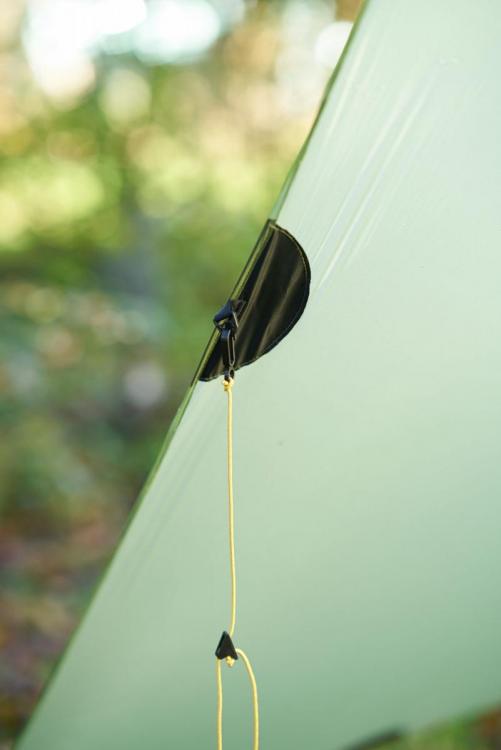

Das Öffnen des beaks funktioniert über zwei line-locs.

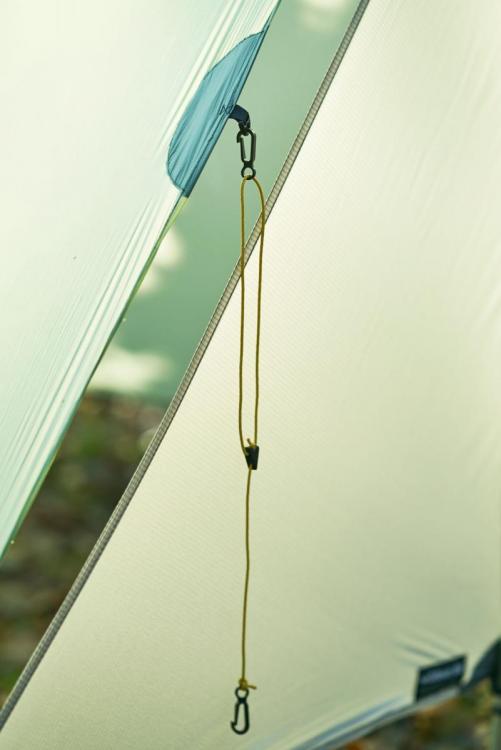

Die 1m Schnur ist mit einem Ring an einem Knebel befestigt und kann beim Raus- und Reinschlüpfen befestigt bleiben.

Die line-locks sind je einmal, von Außen und von Innen zugänglich und damit immer optimal zu erreichen.

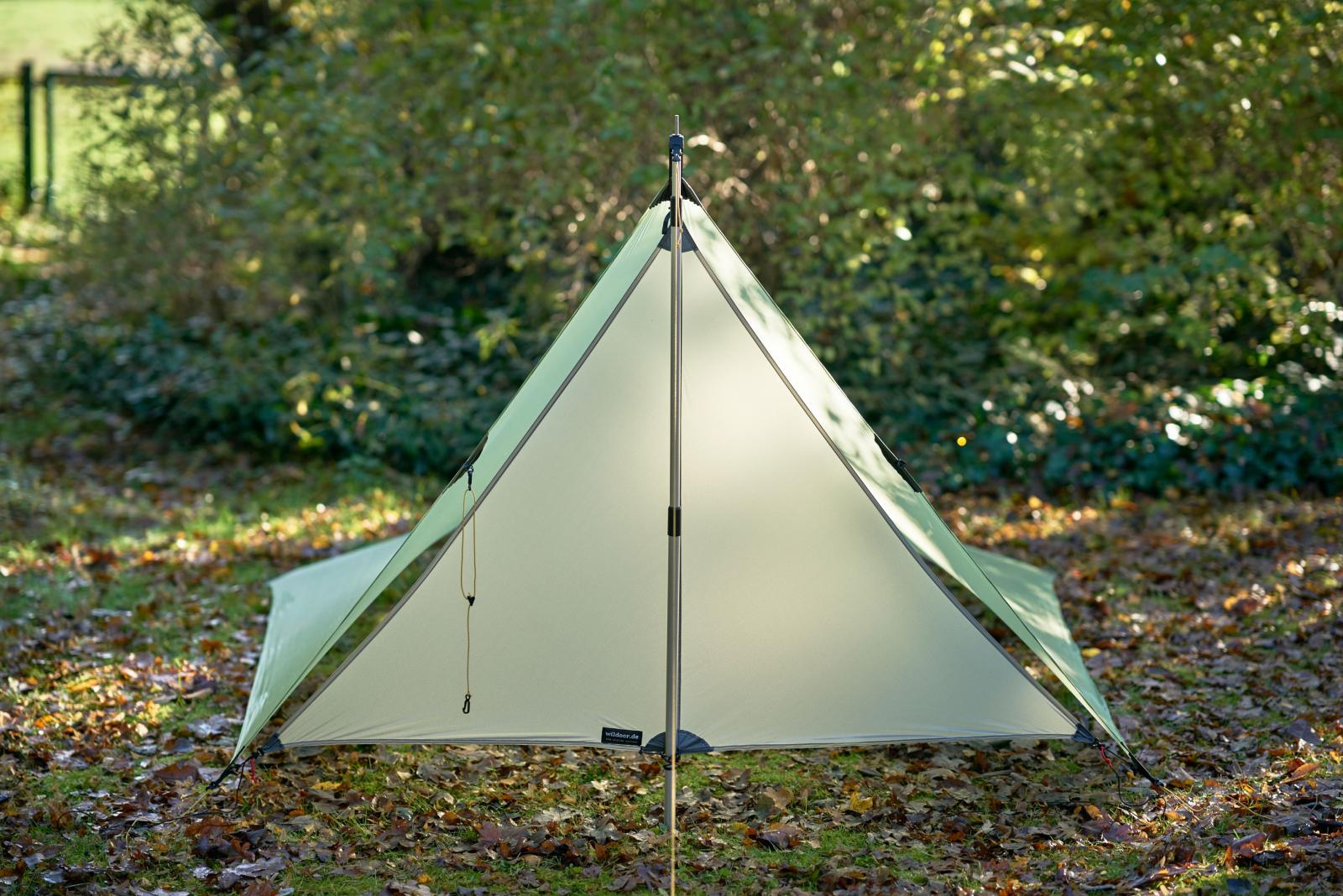

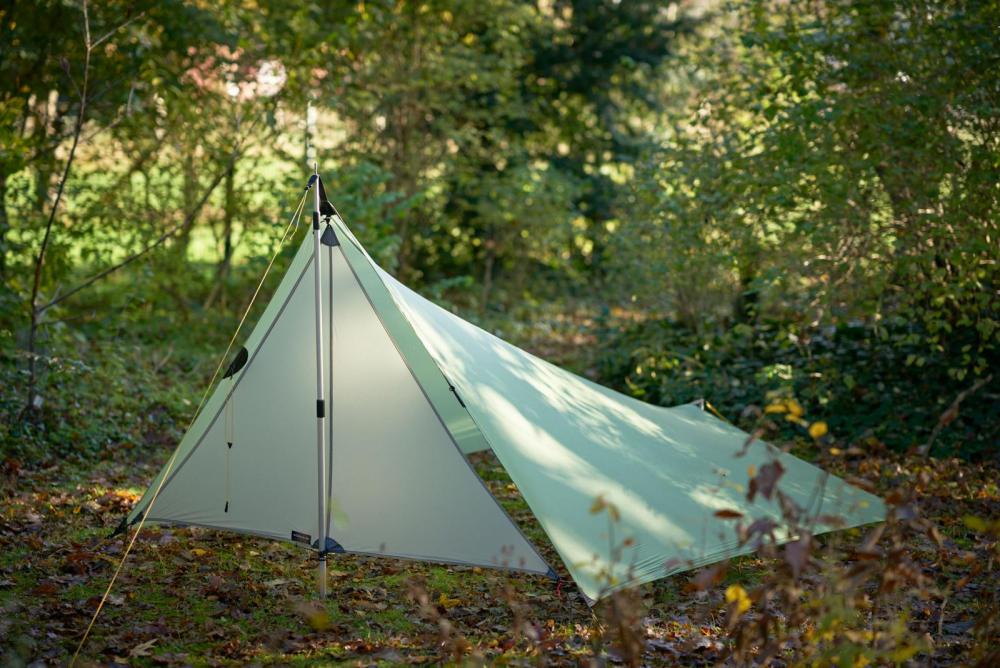

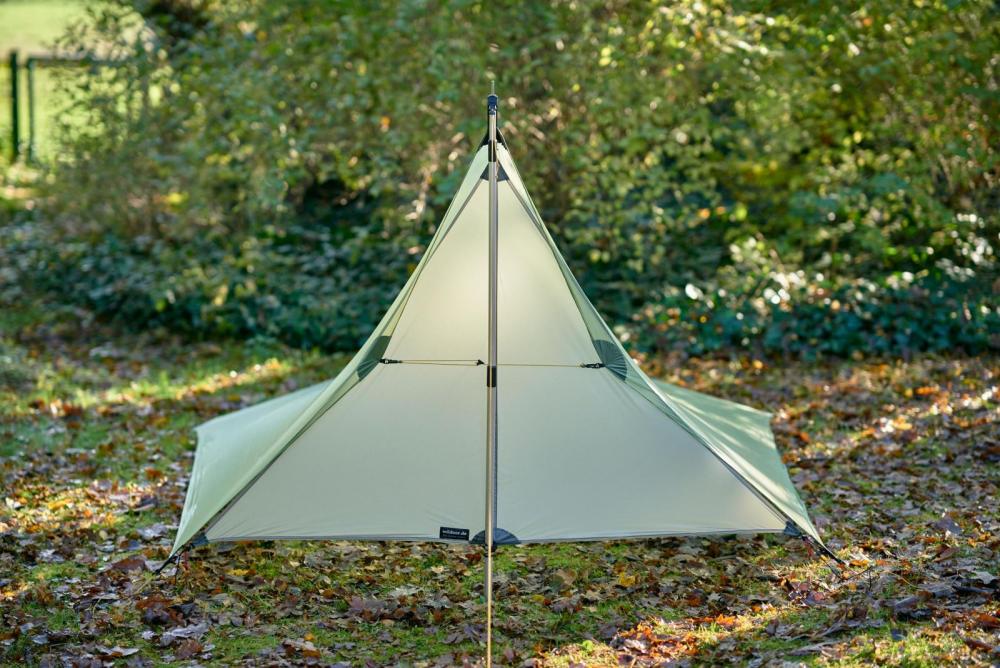

Mit einem zusätzlichen Abspannpunkt an der Tarp-Vorderkante, können die Schlitze zwischen beak und Tarp verringert werden.

Hiermit erreicht man einen weitestgehenden Verschluss und hat dennoch oben an der Spitze eine kleine Lüftungsöffnung.
Diese Möglichkeit bietet sich an, wenn der Wind drehen sollte und den Regen direkt auf den Eingang weht.

Geschlossenes beak von innen.

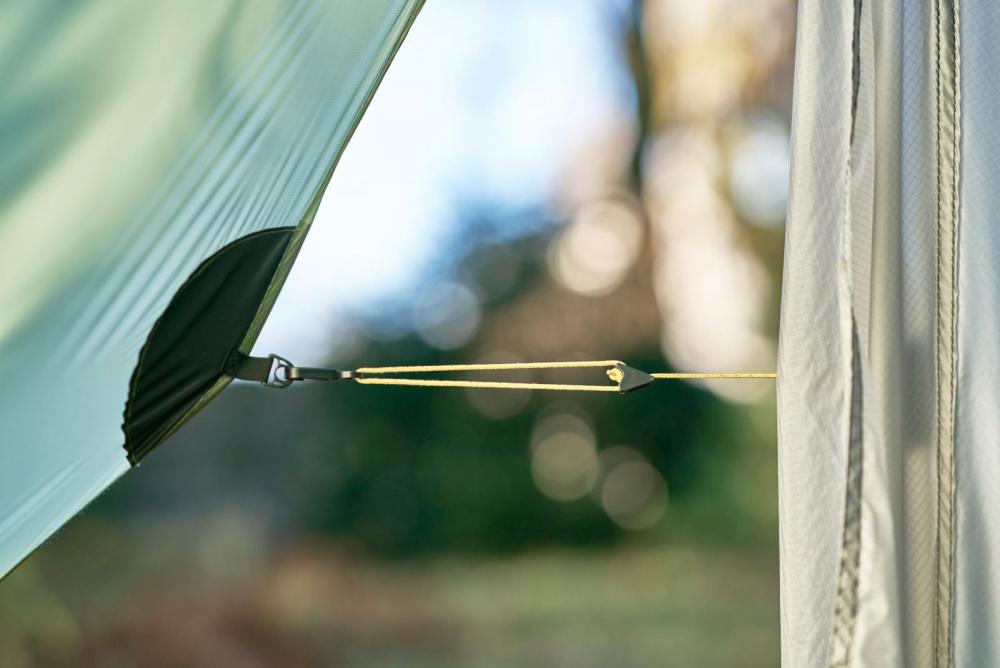

Von Innen kann man den Leinenspanner ebenfalls bedienen. Dazu muss die Tür allerdings etwas geöffnet werden.

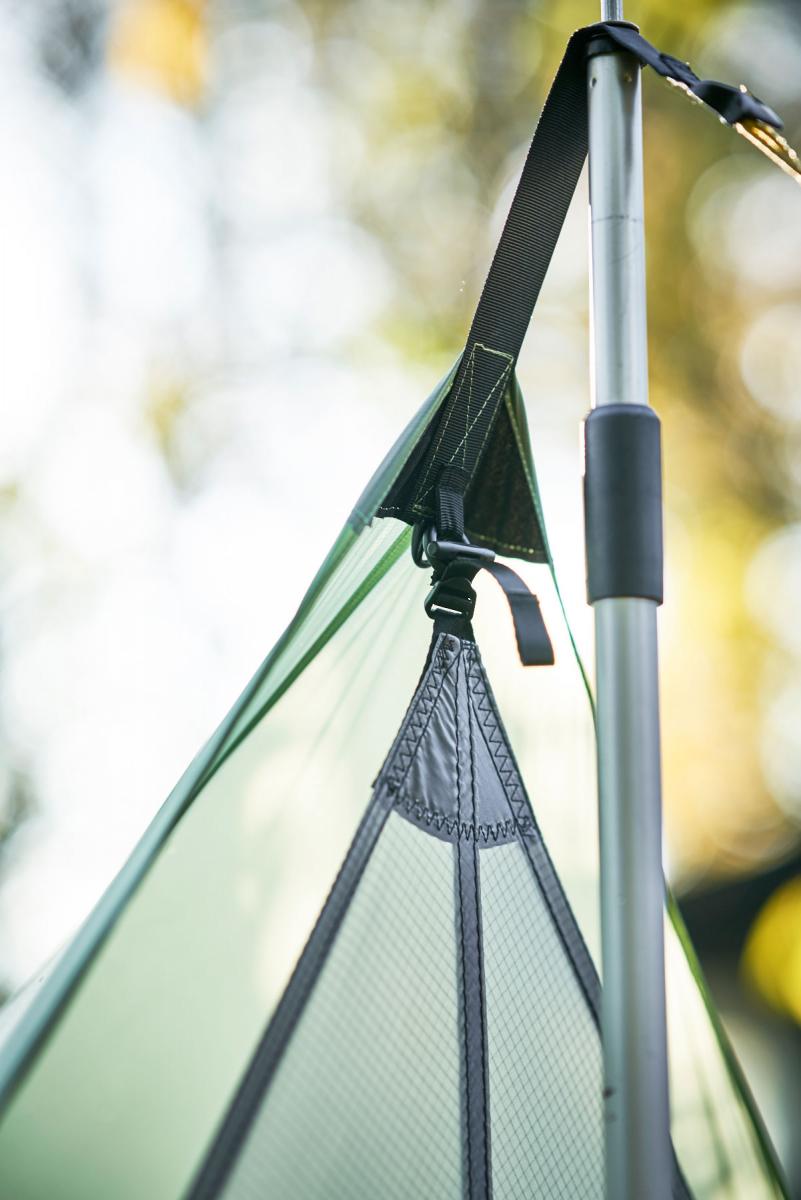

Die Mitte des beaks wird über ein Gummiband am Trekking-Stock fixiert. So bekommt man einen recht komfortablen Eingang der im Wind wenig flattert.

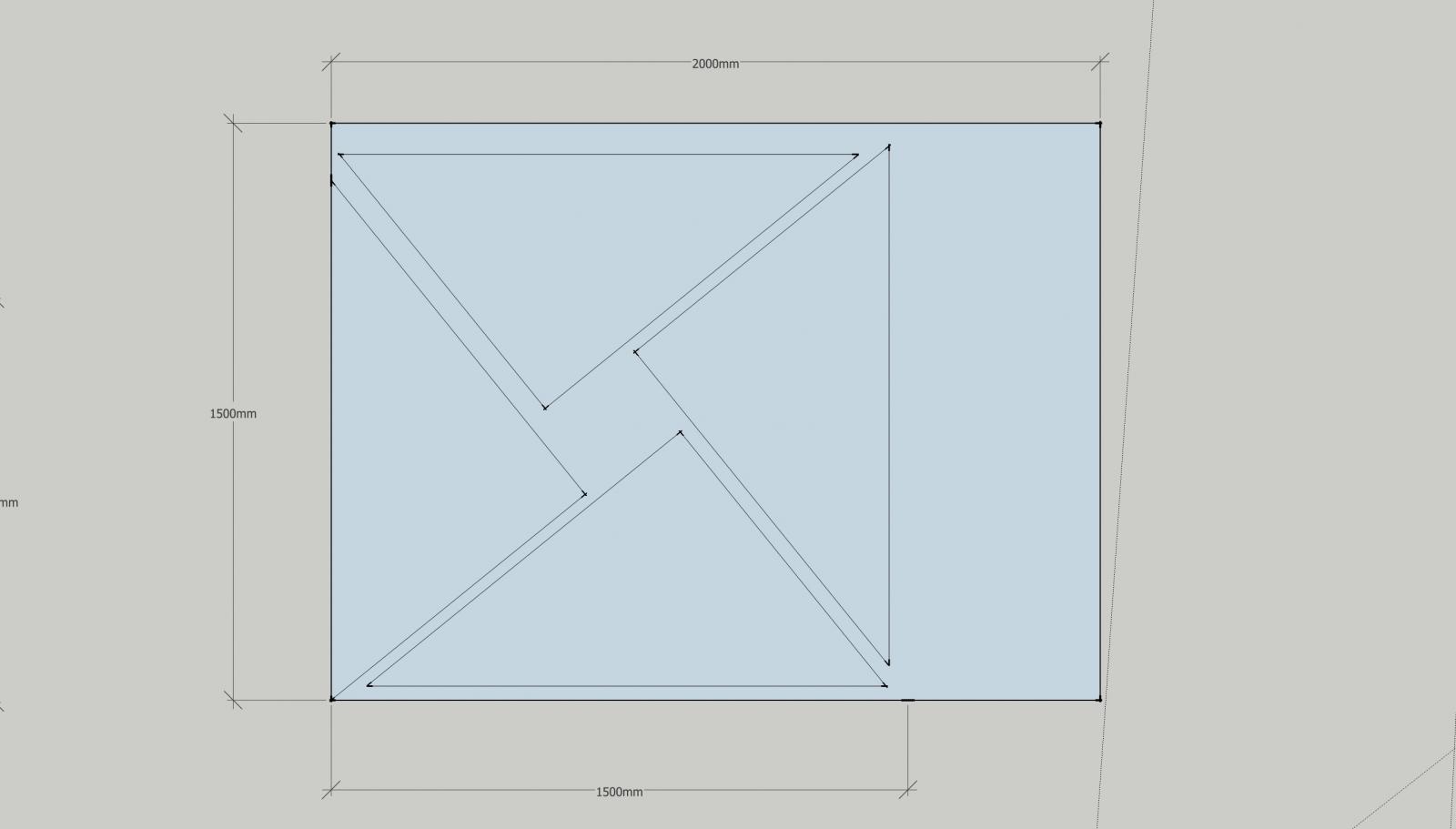

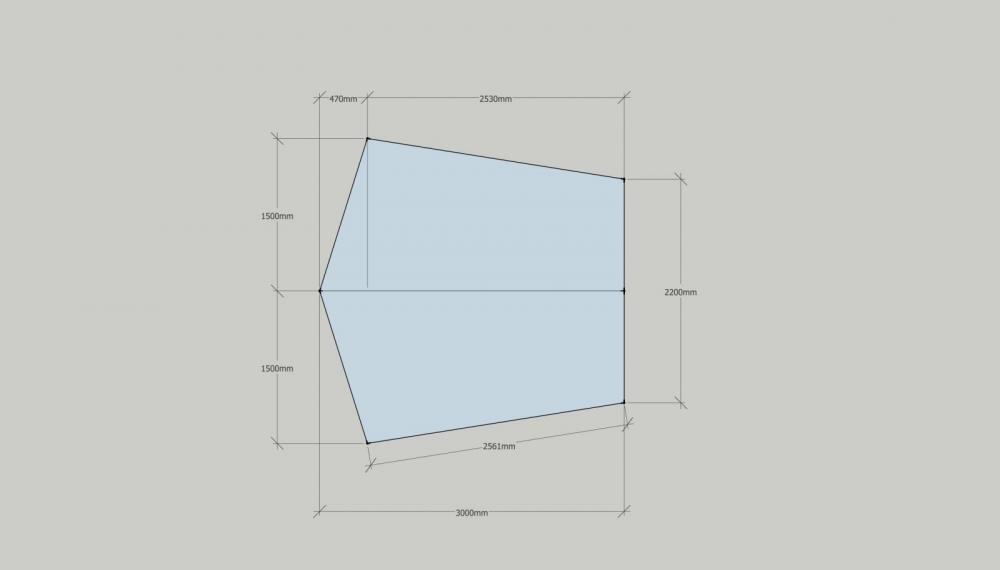

Hier der grobe Aufriss vom gg Tarp.

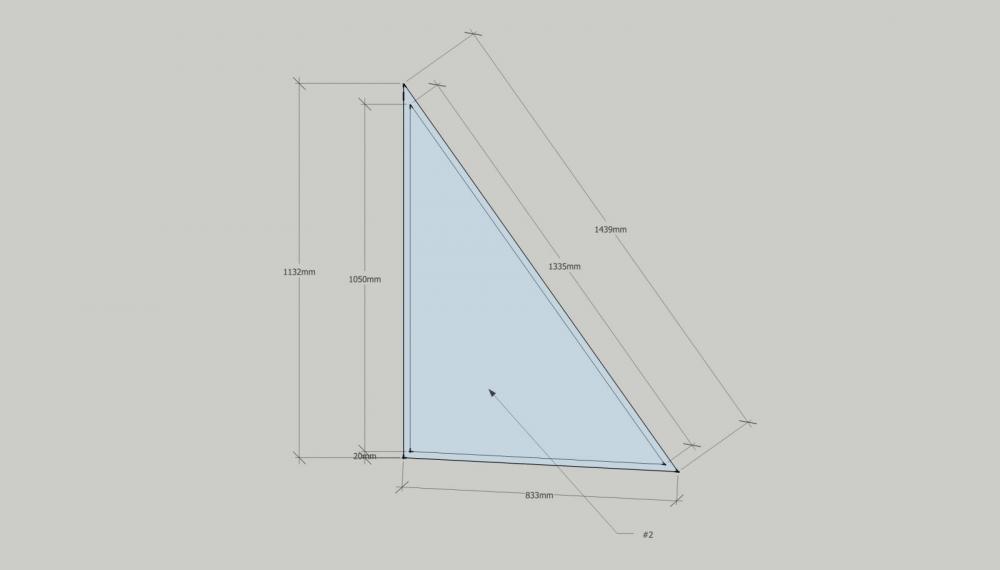

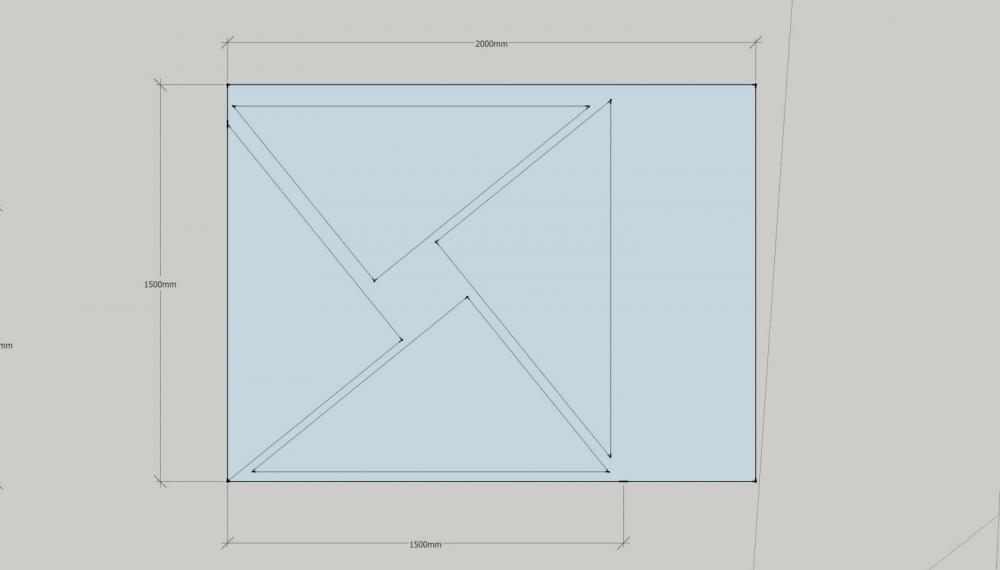

... und der Schnitt vom beak:

Verwendet wurde das 6.6 Silnylon von Extex.

VG. -wilbo-



Bearbeitet 10. November 20196 Jr. von wilbo

Schöne Arbeit!

Klugscheissmodus: Aber eigentlich ist das ja kein beak, sondern eine Tür, oder?

LG, Christian

vor 8 Minuten schrieb Christian Wagner:

..., sondern eine Tür, oder?

Stimmt schon! ...
Wenn ich aber das Gummiband am Saum etwas nach Außen ziehe, könnte ich es vielleicht als "flat-beak" verkaufen.
https://translate.google.com/#view=home&op=translate&sl=en&tl=de&text=tent beak

VG. -wilbo-

Am 10.11.2019 um 16:59 schrieb wilbo:

Verwendet wurde das 6.6 Silnylon von Extex.

Ach ja, ich habe ganz vergessen zu erwähnen, dass das gute Stück ca. 75 g wiegt.

Am 10.11.2019 um 16:59 schrieb wilbo:

Ich entere mal Peter's Faden und erweitere das Ganze auf Längslieger.

Ein beak für das Gossamer Gear Twinn Tarp:

Die von mir erarbeitete Lösung, würde natürlich ebenfalls bei anderen A-Frame Tarps funktionieren.

Das Eingangsdreieck ist so geschnitten, das die Kante, die zum First geht, parallel zum Fadenlauf des Stoffes liegt. So bekomme ich auf diesen Saum überhaupt die nötige Spannung.

Das ist insofern wichtig, da ich die seitlichen Schlitze so gering wie möglich halten möchte. Wäre der Fadenverlauf anderes, konnte man diese Kante  niemals richtig straff ziehen. Gleichzeitig verringert man damit leider auch den Zug auf der Vorderkante des Tarps. Durch die drei flexiblen Zugpunkte kann man das aber ausgeglichen einstellen.

Das Öffnen des beaks funktioniert über zwei line-locs.
Die 1m Schnur ist mit einem Ring an einem Knebel befestigt und kann beim Raus- und Reinschlüpfen befestigt bleiben.

Die line-locks sind je einmal, von Außen und von Innen zugänglich und damit immer optimal zu erreichen.

Mit einem zusätzlichen Abspannpunkt an der Tarp-Vorderkante, können die Schlitze zwischen beak und Tarp verringert werden.

Hiermit erreicht man einen weitestgehenden Verschluss und hat dennoch oben an der Spitze eine kleine Lüftungsöffnung.
Diese Möglichkeit bietet sich an, wenn der Wind drehen sollte und den Regen direkt auf den Eingang weht.

Geschlossenes beak von innen.

Von Innen kann man den Leinenspanner ebenfalls bedienen. Dazu muss die Tür allerdings etwas geöffnet werden.

Die Mitte des beaks wird über ein Gummiband am Trekking-Stock fixiert. So bekommt man einen recht komfortablen Eingang der im Wind wenig flattert.

Hier der grobe Aufriss vom gg Tarp.

... und der Schnitt vom beak:

Verwendet wurde das 6.6 Silnylon von Extex.

VG. -wilbo-



Vielen Dank dafür!



Ich kann gar nicht erwarten es auf meinem ersten Trip zu benutzen! Egal wie das Wetter wird, es kommt zum testen definitiv mit!
