Just Another DCF Shelter

[ChristianS]

Hi MYOG-Interessierte,

ich möchte hier dann mal mein jüngstes Corona-Frühlingsprojekt vorstellen. Nix groß Neues oder Innovatives, aber für mich das Richtige

Nach dem Bau eines leichten Innen-Zeltes für einen Halbpyramiden-Aufbau, hat es mich in den Fingern gejuckt, doch noch ein für die Bodennutzung optimiertes Tarp-Zelt darüber zu schneidern. Das bisher verwendete DCF-Hängemattentarp ist zwar auch für die Bodennutzung sehr fein, aber in dem hellen DCF recht auffällig und nicht rundum verschließbar. Für künftig geplante Wunsch-Touren z.B. wie dem Kungsleden kommt mangels ausreichender Bäume eh kein Hängemattensetup in Frage und ein voll verschließbarer Shelter ist wegen potentiell rauerem Wetter wünschenswert. Zudem bin ich auch ein Freund von "optischem LNT" und möchte das Landschaftsbild nicht unnötig mit dem Shelter verschandeln .

Da es natürlich wieder möglichst leicht, aber halbwegs robust werden sollte, habe ich mich für Camo-DCF entschieden. Alle anderen sehr leichten Materialien wie ein 10DEN Silnylon hatte ich nicht in Tarnfarben wie Dunkeloliv o.ä. gefunden.

Als nächstes ging es ans Schnittmuster, mittels Sketchup habe ich die Konstruktion um das Innenzelt geplant. Nach einigen Versuchen und Optimierungen hinsichtlich DCF-Breite kam dann folgender Schnitt raus:

Die Maße habe ich dann dort abgenommen und auf Papier übertragen, um die möglichst optimale Anordnung auf der DCF-Bahn für minimalen Stoffverbrauch ermitteln zu können:

Dabei sind dann 5,6m Stoffbedarf (plus ein wenig Reserve für DCF-Klebestreifen) rausgekommen.

Mit diesen Daten konnte nun die Bestellung raus und es hieß warten...

to be continued...

Bearbeitet 12. März 2021 von ChristianS

[ChristianS]

Die Wartezeit habe ich mir dann mit der Erstellung von 1:1 Schnittmustern aus dünner Pappe verkürzt. Eine Arbeit die sich im Nachhinein echt gelohnt hat, damit ging dann die eigentliche Arbeit ruck zuck. Dabei habe ich einen kleinen Catcut eingebaut, ca. 1,5 cm pro Meter. Vom ganzen Zuschnitts- und Nähprozess habe ich keine Bilder gemacht, aber vom fertigen Ergebnis:

Die einzelnen Dreiecke sind mittels Doppelkappnaht verbunden. Da an dieser Stelle nicht überall der Faserverlauf längs zur Kraftrichtung liegt, sind die Nähte zusätzlich von Innen mit einem DCF-Streifen getaped. Und es dichtet natürlich noch ab.

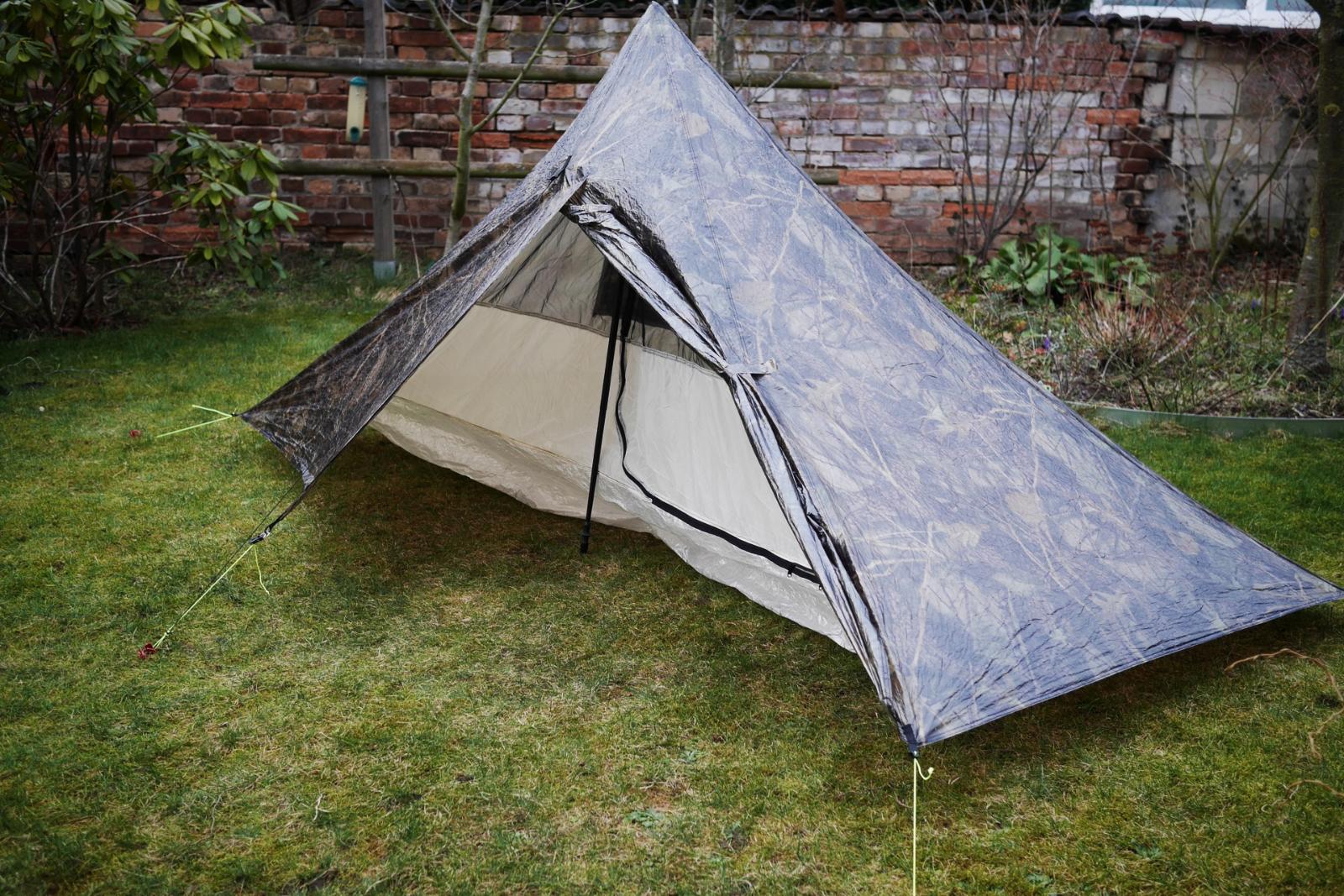

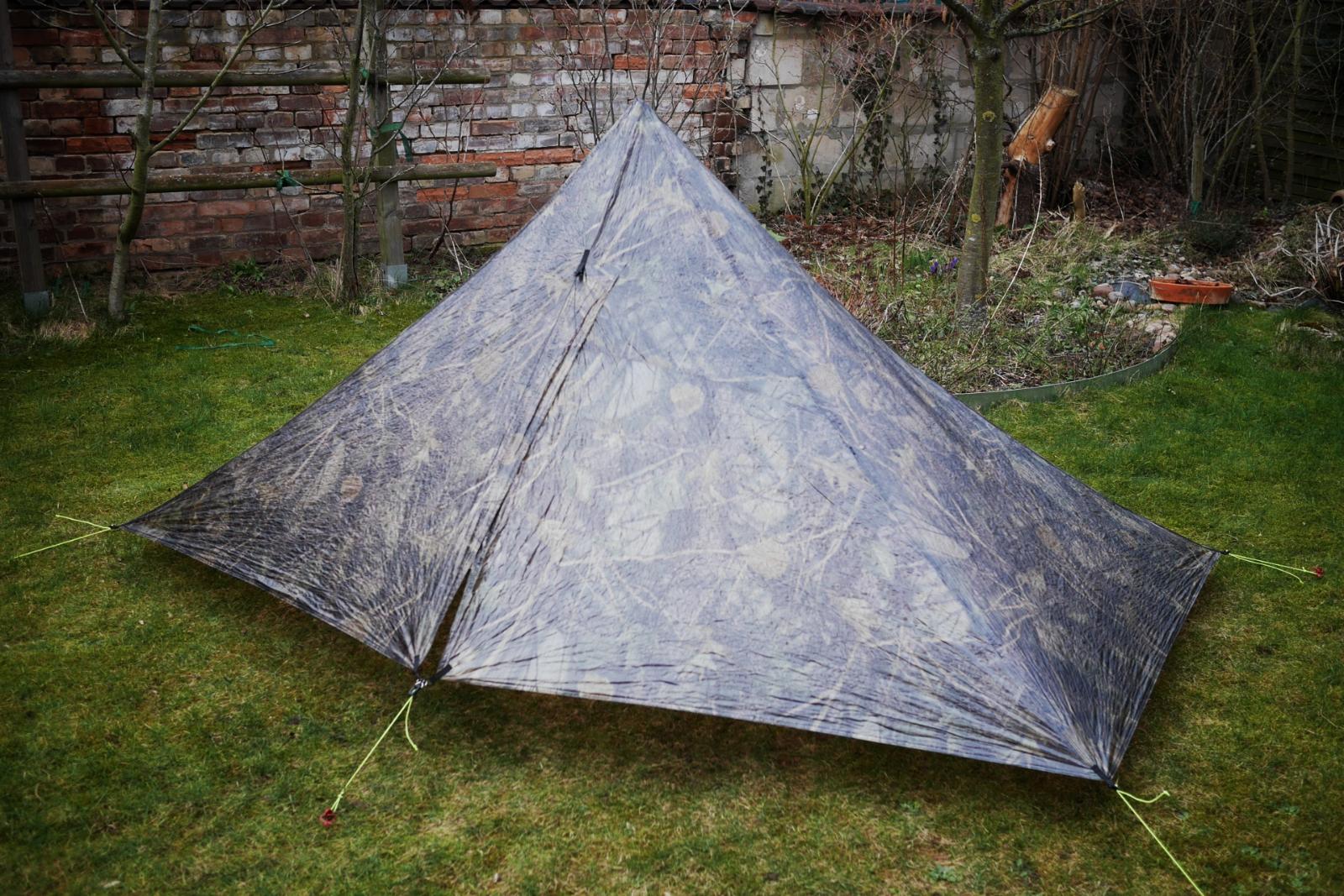

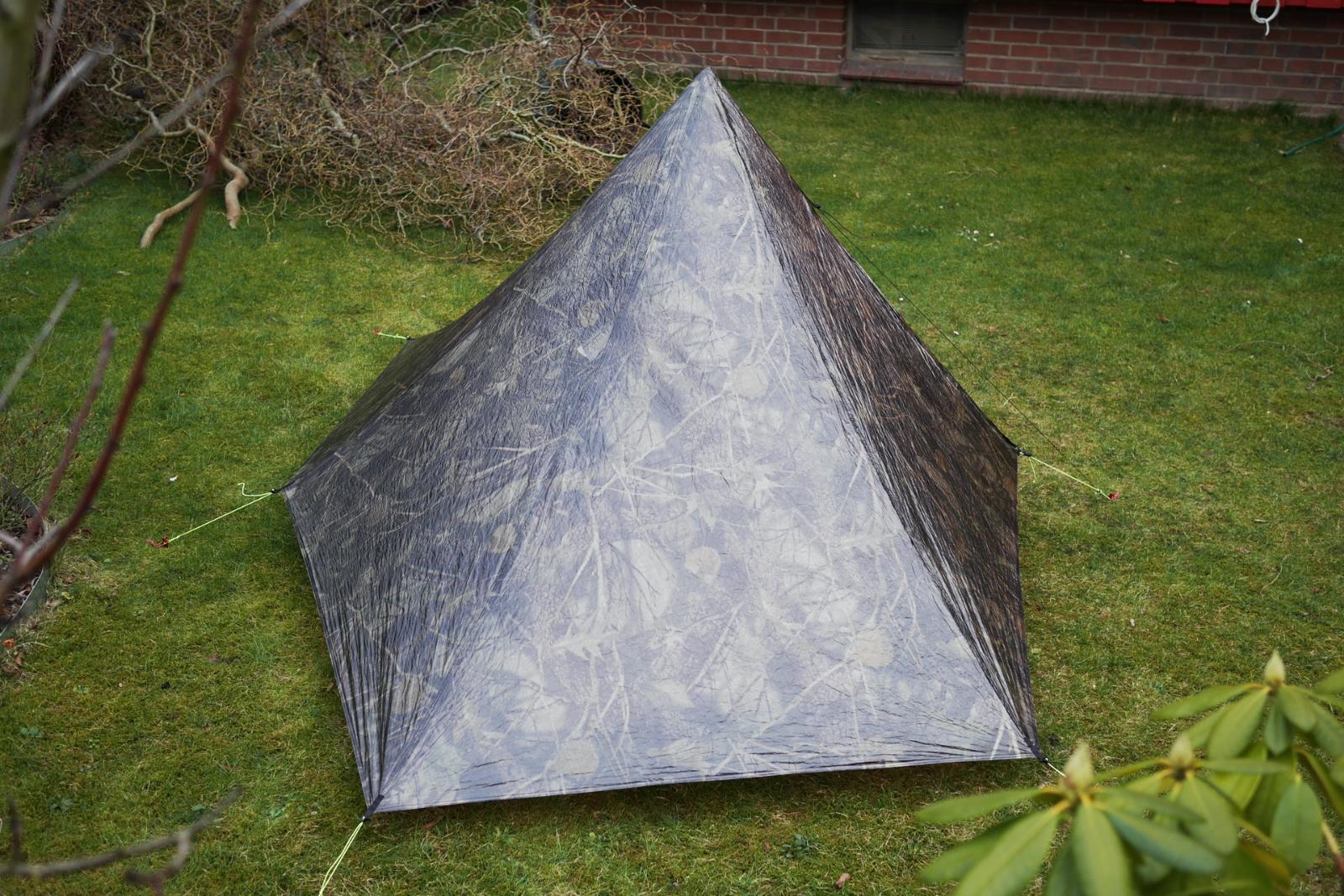

Steht trotz Knitter-DCF ganz gut

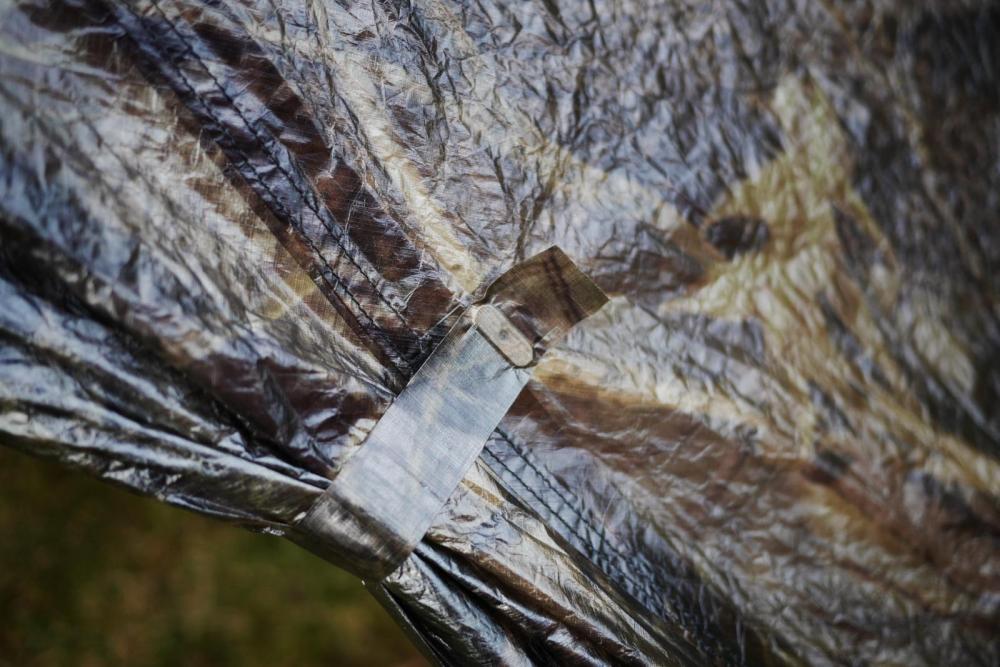

Der Verschlußhaken ist mit einem verstellbaren Lineloc, einer gebogenen und gekürzten Fahrradspeiche sowie einem Kabelbinder improvisiert.

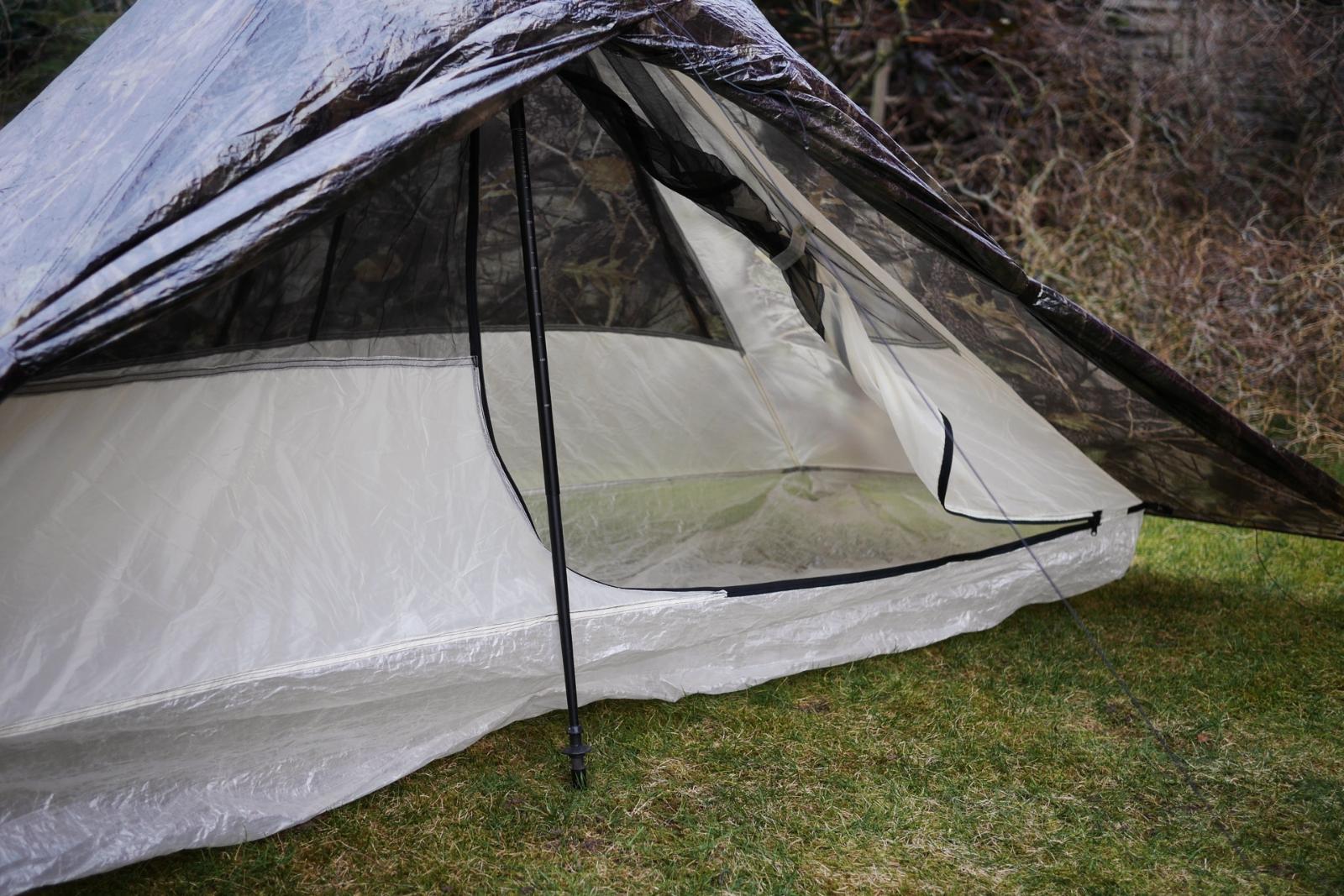

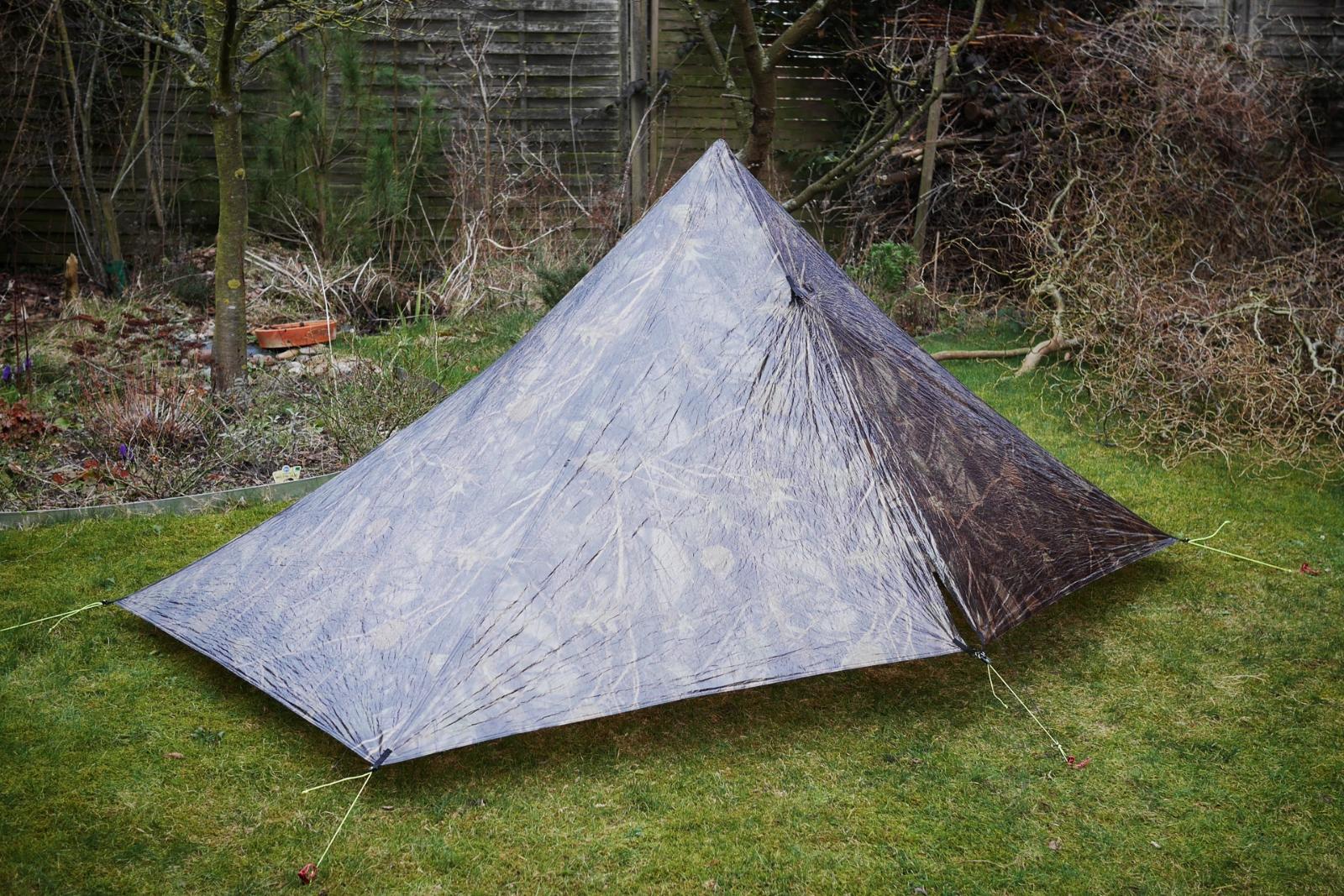

Einseitig geöffnet

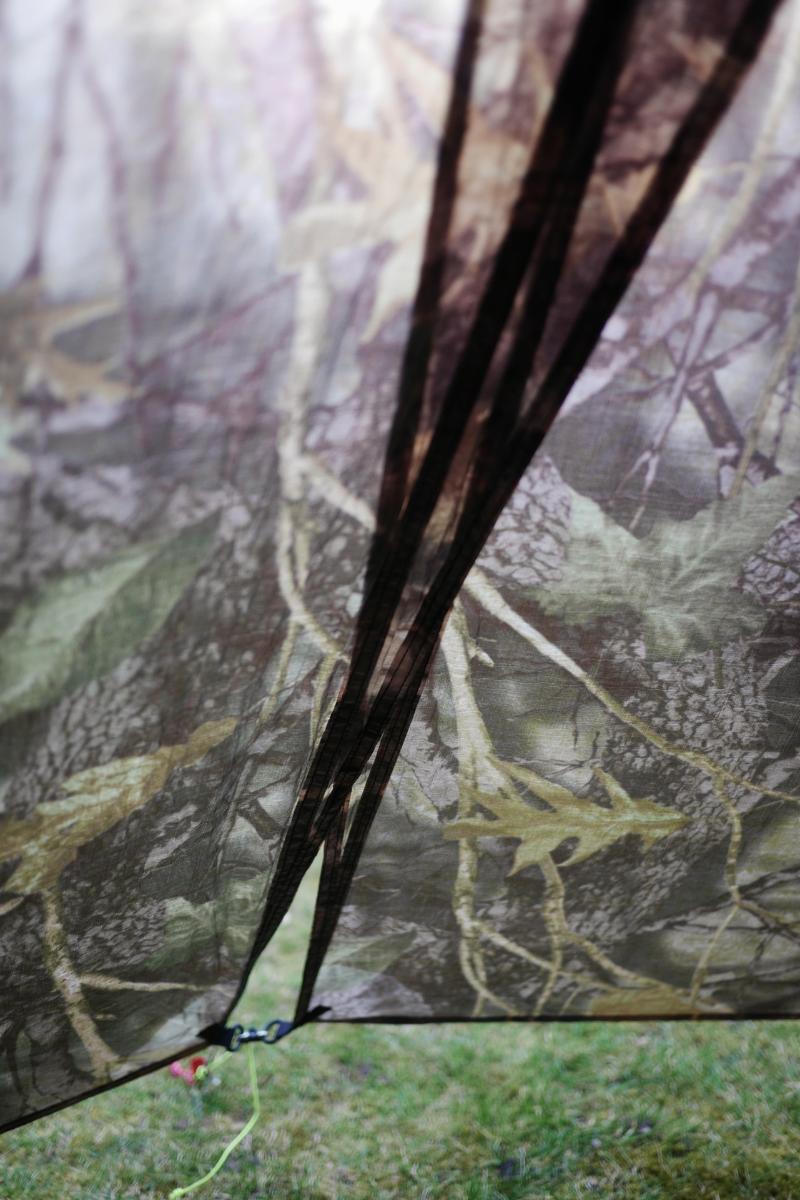

Magnetverschluss

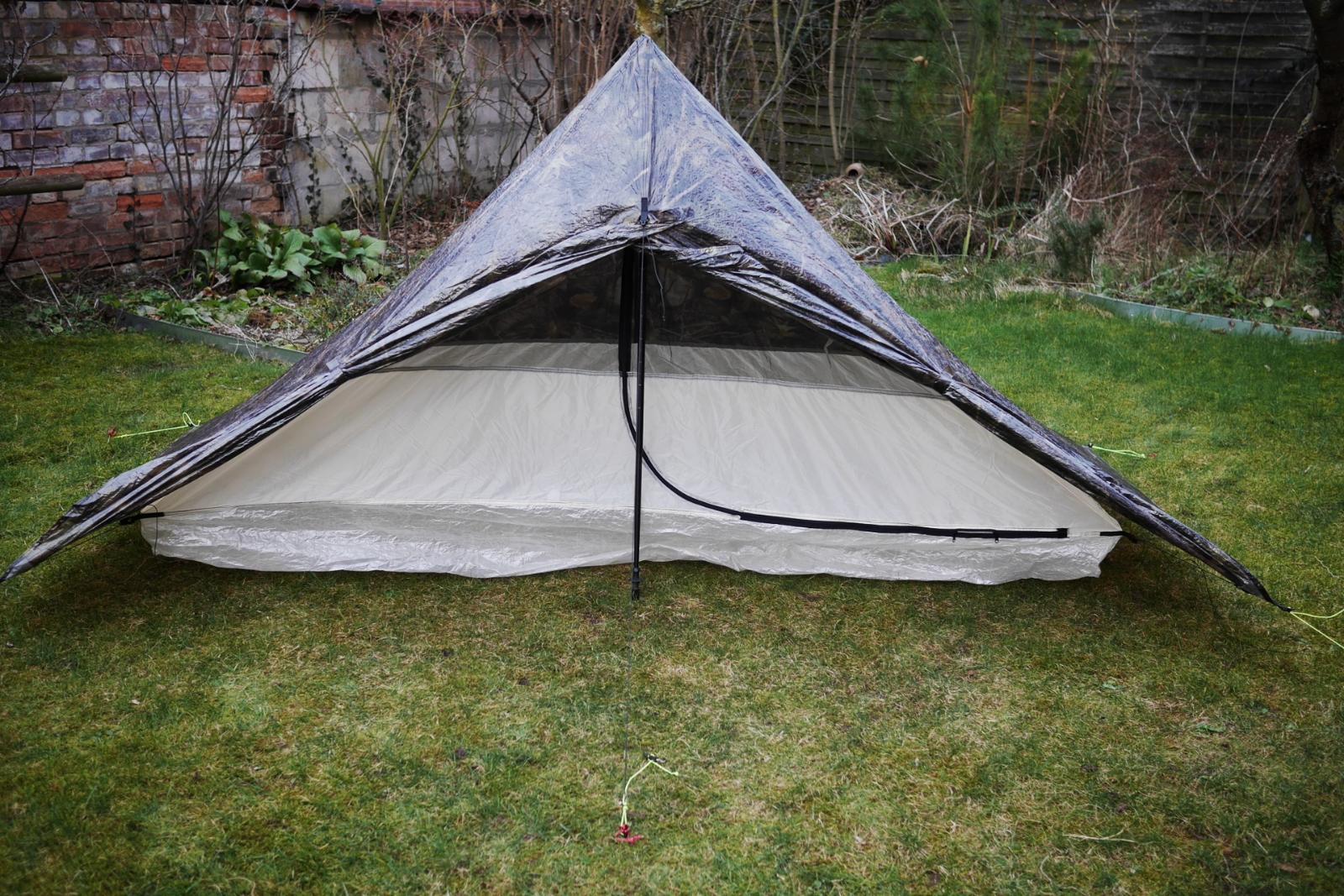

Ganz offen



[ChristianS]

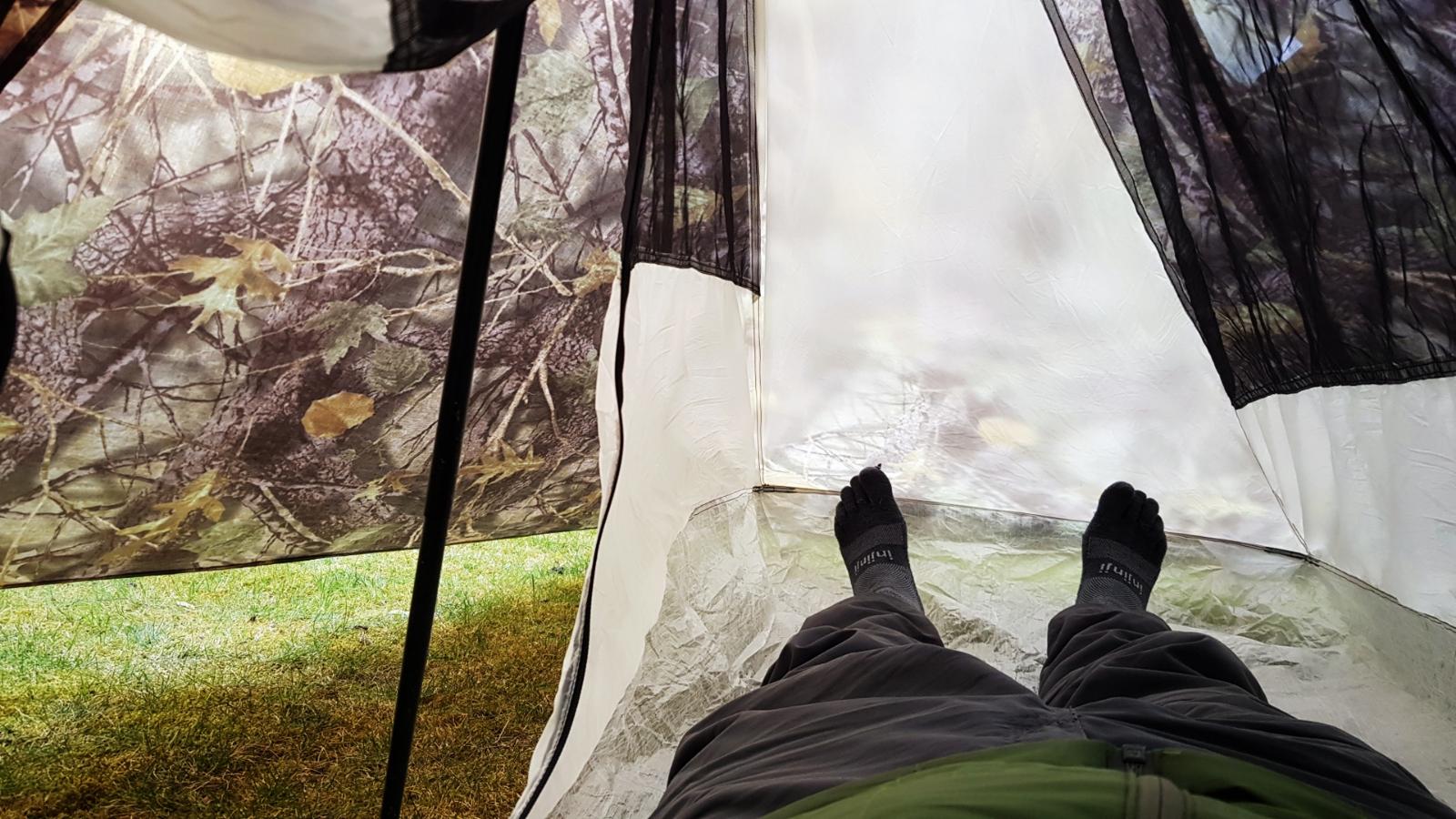

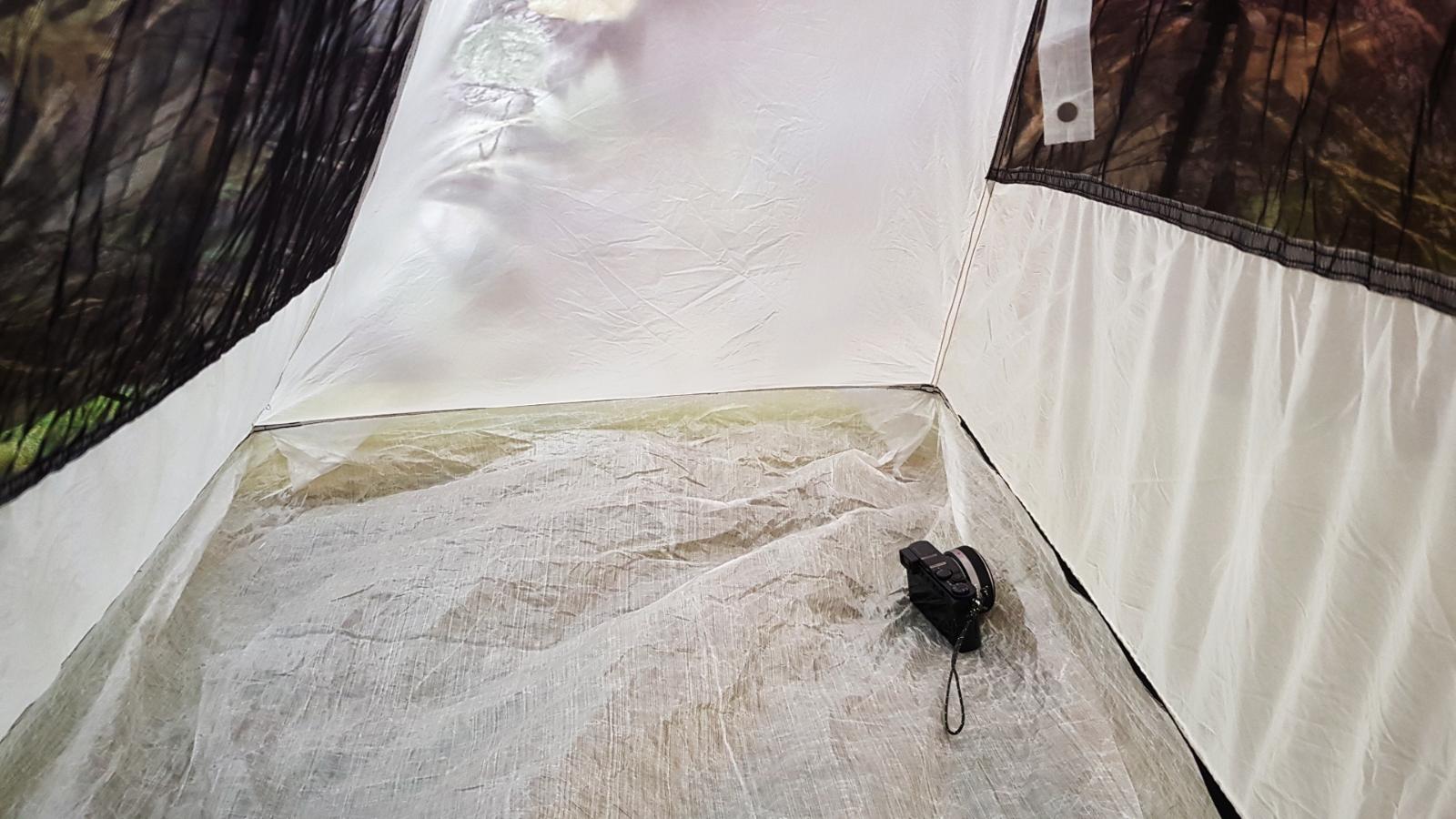

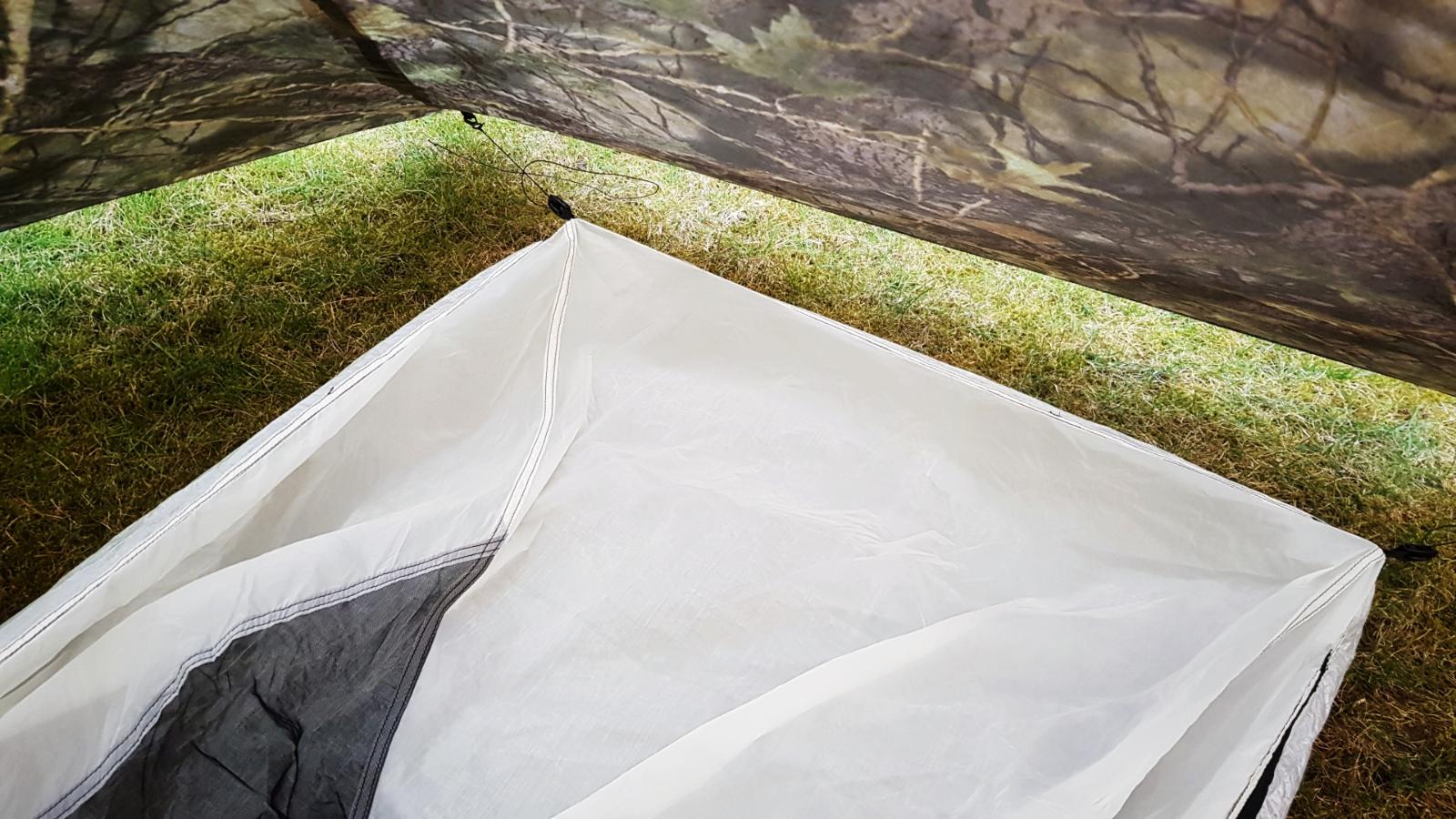

Hier noch ein paar Bilder von Innen:

Ganz gemütlich, wie ich finde!

Die Überlappung der "Türen".

Das Innenzelt kann wieder am Tarp eingehängt und gespannt werden.

Zum Schluss das Wichtigste:

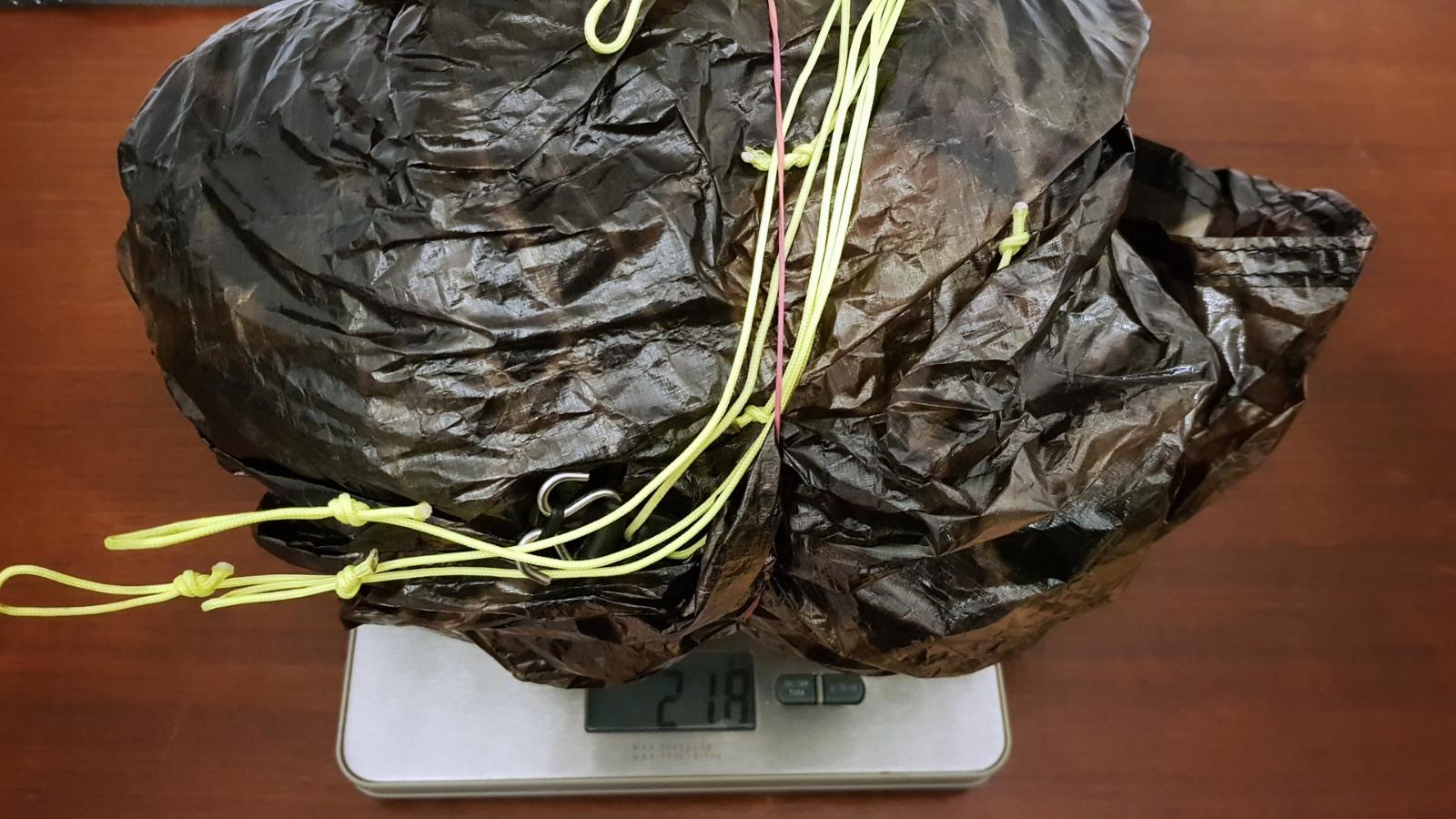

218 Gramm incl. aller Schnüre.
